Thông tin chi tiết sản phẩm:
|
| Số mô hình: | JRC500 | Ứng dụng: | Khoan tuần hoàn ngược RC |
|---|---|---|---|
| Độ sâu khoan: | 500m | Đường kính khoan: | 105-350mm |
| Thanh khoan: | 3000mm | Độ cứng của đá: | F = 8-16 |
| Tốc độ quay: | 0-100 vòng / phút | Áp lực công việc: | 1,05-2,4Mpa |
| Tiêu thụ không khí: | 11,3-21 M³ / phút | Đột quỵ nguồn cấp dữ liệu: | 3,66m |
| Mô men quay: | 8500-10000N.m | Máy hút bụi: | Tùy chọn ướt & khô |
| Kéo trở lại công suất: | 28Ton | Tên: | Giàn khoan tuần hoàn ngược được gắn trên đường ray Dth 500m |
| Điểm nổi bật: | Giàn khoan tuần hoàn ngược dth,giàn khoan rc gắn theo dõi,giàn khoan tuần hoàn ngược 500m |
||

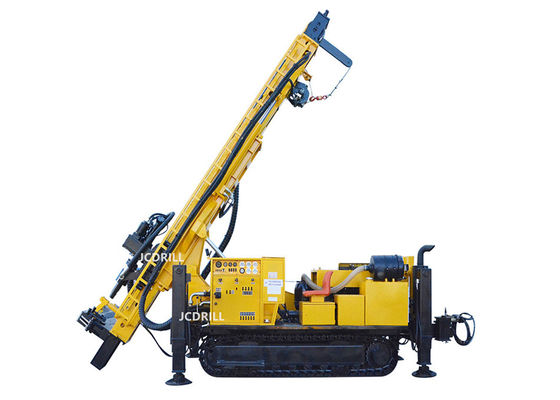

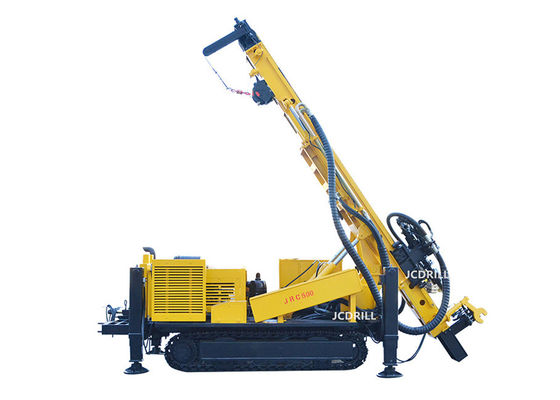

JRC500 DTH thủy lực theo dõi không chạy ngược chiều tuần hoàn ngược lại giàn khoan rc khai thác
Khoan rc là sử dụng búa khí nén để điều khiển mũi khoan bằng thép vonfram để phá vỡ sự hình thành đá.Một piston chuyển động khí nén liên tục được gọi là búa, do đó nó dẫn động một mũi khoan bằng thép vonfram được sử dụng để phá đá cứng.Khi khí nén được thổi ra, sự sai lệch áp suất sẽ tạo ra sự tuần hoàn ngược lại, do đó hom sẽ đi vào ống bên trong hướng lên trên.Khi cành giâm xuống đất, chúng được nối với bộ tách xyclon thông qua một ống để khử mẫu, và sau đó mẫu rơi vào túi mẫu từ lỗ mở dưới cùng.Các túi mẫu này được đánh dấu vị trí và độ sâu của các mẫu được thu thập và có thể được vận chuyển trực tiếp đến phòng thí nghiệm để phân tích.
Ứng dụng
Máy khoan tuần hoàn ngược JRC500 là loại giàn khoan đa đường ray mới, hiệu quả cao, bảo vệ môi trường, sử dụng công nghệ khoan tuần hoàn ngược nâng khí mới nhất của nước ngoài, bụi đá có thể được thu gom một cách hiệu quả thông qua một bộ hút bụi để tránh ô nhiễm môi trường.Bạn cũng có thể thu gom máy tách xyclon xỉ có thể được sử dụng trong bộ phận khảo sát địa chất lấy mẫu phân tích. Nó là một khoan thăm dò địa chất, khoan giếng, giếng quan trắc, máy bơm nhiệt nguồn mặt đất, điều hòa không khí và hố sâu khác được lựa chọn cho thiết bị.
Máy khoan có thể được sử dụng trong nhiều loại khí nén trên lỗ khoan tuần hoàn ngược trên mặt đất.Hệ thống nâng hạ, bù dẫn hướng, khoan xếp dỡ ống, quay và cấp liệu, chân, tời, đi lại và các hệ thống khác để đạt được tất cả các hệ thống thủy lực giúp giảm đáng kể cường độ lao động và nâng cao hiệu quả và chất lượng công trình.
Đặc điểm kỹ thuật
| 1 | Địa chất khoan | Tất cả các loại | |
| 2 | Loại khoan | DTH & RC | |
| 3 | Hệ thống khoan và vận hành | Thủy lực | |
| 4 | Đường kính lỗ | mm | Φ90 — Φ400 |
| 5 | Hố sâu | NS | 500 |
| 6 | Mô men quay | KN | 85-100 |
| 7 | Tốc độ quay | vòng / phút | 0-80 Bánh răng thứ nhất |
| 0-160 lần thứ hai | |||
| số 8 | Đường kính ống khoan | mm | 76/89/114 |
| 9 | Chiều dài ống khoan | mm | 4/4500 |
| 10 | Tối đaTốc độ nguồn cấp dữ liệu | M / phút | 18 |
| 11 | Tối đaTốc độ nâng | M / phút | 5-20 |
| 12 | Đột quỵ nguồn cấp dữ liệu | mm | 3400 |
| 13 | Tối đaLực nâng | NS | 28 |
| 14 | Lực nâng của tời chính (Tùy chọn) | NS | 4 |
| 15 | Lực nâng của vận thăng | NS | 1,5 |
| 16 | Chiều cao nâng của tời dụng cụ | NS | 100 |
| 17 | Loại động cơ diesel | CUMMINS | |
| 18 | Đánh giá sức ngựa | Kw | 180 |
| 19 | Hệ thống điện | Vôn | 24 |
| 20 | Loại máy nén | Trục vít quay / Có thể di chuyển | |
| 21 | Áp lực yêu cầu | Mpa | 1,05—4,5 |
| 22 | Tiêu thụ không khí | m³ / phút | 16—60 |
| 23 | Khối lượng tịnh | NS | 13 |
| 24 | Chiều dài vận chuyển | mm | 7550 |
| 25 | Chiều rộng vận chuyển | mm | 2260 |
| 26 | Chiều cao vận chuyển | mm | 2700 |
| 27 | Giải phóng mặt bằng | mm | 300 |
| 28 | Khối lượng dòng chảy | mm | 20 |
Đặc trưng
1: Động cơ Diesel gắn hệ thống thủy lực, tất cả các hệ thống bao gồm đi bộ, quay, cấp liệu, nâng hạ, chân, nâng hạ, hệ thống bù, thanh thay đổi là thủy lực.
2: Hệ thống tuần hoàn ngược làm việc cùng với công nghệ DTH, máy nén khí chuyên dụng nén khí để tác động và hút bụi.
3. Trong quá trình làm việc, sử dụng búa tuần hoàn ngược, ống kép, không khí ép đi vào giữa hai ống và bụi từ trong ống ra ngoài.
4. Ngoài ra nó có sẵn để lưu thông tích cực sử dụng công cụ khoan bình thường.
5. Hệ thống làm việc bao gồm hệ thống cấp liệu, dẫn hướng (cột buồm), đầu quay, hệ thống bù, bộ định tâm, cy phân sinh trao đổi thanh, cuộn dây, v.v.
6. Áp suất trục, tốc độ tiến dao, tốc độ quay có thể điều chỉnh được.
7. Hệ thống đi bộ là hệ thống tự đi bộ, thuận tiện cho việc di chuyển, có thể lắp 4 chân thủy lực, khi chất lên xe tải không cần leo lên mà có thể bốc trực tiếp lên xe tải.
8. Bốn chân thủy lực sử dụng để giữ thăng bằng cho khoan trong quá trình làm việc.
9. Cuộn dây phụ có thể treo dụng cụ khoan Max.1ton, nó cũng có thể giúp thay đổi thanh.
10. Thanh dẫn hướng (cột buồm) có thể làm việc ở 45 ° -90 °, thanh dẫn hướng có một hệ thống mở rộng, đảm bảo thanh dẫn hướng có thể di chuyển về phía bề mặt khoan, để giữ thăng bằng của thanh dẫn hướng.
11. Gradienter, thước đo góc và bộ định tâm để đảm bảo độ chính xác của lỗ.
12. Hệ thống không khí có hệ thống bôi trơn đặc biệt để bôi trơn búa nhằm kéo dài tuổi thọ.
