| Tên thương hiệu: | JCDRILL |
| Số mẫu: | JCD1000 |
| MOQ: | 1bộ |
| giá bán: | Negotation |
| Điều khoản thanh toán: | T / T, L / C, Western Union, MoneyGram |
| Khả năng cung cấp: | 2000Set |

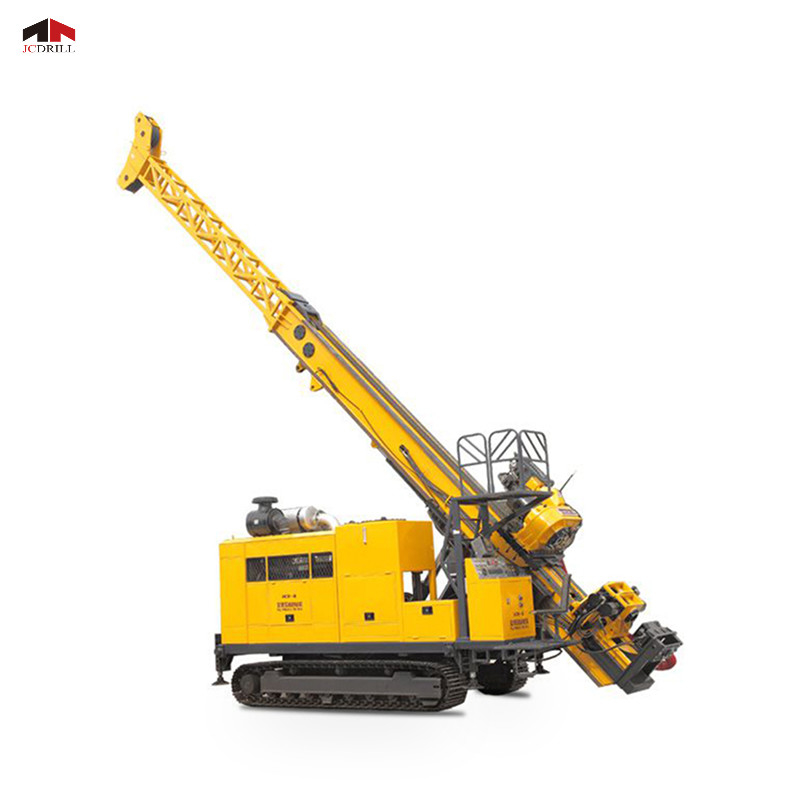

Giàn khoan lõi kim cương đầy đủ thủy lực được gắn trên bánh xích và xe kéo
Ứng dụng
Máy khoan rút lõi thủy lực JCD1000 hoàn toàn bằng thủy lực và rôto áp dụng công nghệ coring dây, đã là loại giàn khoan chiếm ưu thế trong việc khảo sát mỏ khoáng sản rắn ở các nước phát triển trên thế giới.Đây cũng là hướng phát triển của kỹ thuật khoan và thiết bị khoan ở Trung Quốc, loại máy khoan địa chất thủy lực này có thể thay thế các sản phẩm nhập khẩu.
Đặc trưng
Nó có thể được ứng dụng để thăm dò và khảo sát địa chất, luyện kim, than, dầu khí, khí tự nhiên, nước ngầm và các ngành công nghiệp khác.Máy khoan rút lõi thủy lực JCD1000 được trang bị một máy bơm dẫn động động cơ nối tiếp.Việc cấp liệu và nâng rô to được truyền động trong cấu trúc của xi lanh đẩy trực tiếp, với hành trình 3,5m (11,5 feet).Chuyển động quay của trục chính được điều khiển bởi một động cơ duy nhất.Nó có bốn thay đổi cơ học của phạm vi tốc độ và tốc độ có thể được điều chỉnh bằng thủy lực với sự thay đổi của chuông.Máy khoan địa chất thủy lực có cấu tạo đơn giản.Nó nhẹ và dễ dàng cho việc chuyển giao;cột buồm có các chức năng trượt và chạm đất;trục chính nâng lên và hạ xuống bằng xi lanh thủy lực;nó có thể được gấp lại để vận chuyển và di dời.Lỗ trục chính có đường kính lớn.
Sự chỉ rõ
| Động cơ Diesel của máy khoan rút lõi thủy lực JCD1000 | Mô hình | Cummins 6BTA5.9-C180 (tăng áp và làm mát bằng nước) |
| Dịch chuyển | 5,9L (1,56 Gallon Mỹ) | |
| Quyền lực | 132Kw (180HP) | |
| RPM định mức (Cài đặt gốc) | 2200 vòng / phút | |
| Năng lực khoan của giàn khoan địa chất thủy lực | Máy khoan rút lõi thủy lực BQ | 1000m (3280feet) |
| Máy khoan rút lõi thủy lực NQ | 700m (2296 bộ) | |
| Giàn khoan địa chất HQ | 500m (1640 bộ) | |
| Máy khoan địa chất thủy lực PQ | 300m (984 bộ) | |
| Động cơ quay | Nhà sản xuất biến động cơ thủy lực: SAUER-DANFOSS | |
| RPM | Bốn thay đổi / dốc thay đổi 0-1100 vòng / phút | |
| Tỷ lệ | Ngày 1 14,422: 1 Ngày 2 8,171: 1 Ngày 3 4,519: 1 Ngày 4 2,652: 1 | |
| Máy khoan rút lõi thủy lực JCD1000 đầu khoan | Đầu mở | Kiểu xoay vòng, được kích hoạt bằng tay |
| Chuck thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thông thường C Loại kín Khả năng giữ hướng trục là 222 400 N | |
| Tối đaMô-men xoắn giàn khoan địa chất thủy lực | 3700 N · m (2727 lbf · ft) | |
| Giữ đường kính | 121 mm (4,76 inch) | |
| Tối đaNâng công suất của trục chính | 150 kN (33720 lbf) | |
| Tối đaMáy khoan rút lõi thủy lực Feeding Power | 60 kN (13480 lbf) | |
| Máy bơm thủy lực trục Piston có thể thay đổi vị trí Bơm bộ ba để dẫn động rôto, máy bơm bùn tời & kích nâng cấp.Với hệ thống cảm biến tải trọng. | Nhà sản xuất: DANFOSS Máy bơm thứ nhất: 148LPM ở 31,5MPa Máy bơm thứ hai: 120LPM ở 28MPa Máy bơm thứ ba: 50 LPM ở 16MPa | |
| Công suất máy khoan rút lõi thủy lực JCD1000 | 310 L (82 US Gallon) | |
| Lực nâng (dây đơn) | 57kN (12814 lbf) (trống trống) | |
| Tốc độ cẩu (dây đơn) | 38-70m / phút (trống trống) | |
| Palăng máy khoan địa chất thủy lực | Đường kính dây thép | 18 mm (0,71 inch) |
| Chiều dài dây thép | 50 m (164 bộ) | |
| Lực nâng (dây đơn) | 1200 Kg (2646 lb) (trống rỗng) | |
| Tốc độ cẩu (dây đơn) | 60-90m / phút (trống trống) | |
| Đường kính dây thép | 5,3 mm (0,2 inch) | |
| Chiều dài dây thép | 1000 m (3280 bộ) | |
| Chiều cao cột | 9,6 m (31,49 bộ) | |
| Góc điều chỉnh cột | 0 ° —90 ° | |
| Góc khoan | Giảm 45º theo phương ngang đến 90º theo phương dọc xuống | |
| Nguồn cấp dữ liệu kéo | 15000kg (33075 lb) | |
| Mast | Lực đẩy nguồn cấp dữ liệu | 6000kg (13230 lb) |
| Kéo thanh | 3m hoặc 6m (9,84feet hoặc 19,68feet) | |
| Cho ăn đột quỵ | 3500 mm (137,80 inch) | |
| Đột quỵ trượt | 600 mm (23,62 inch) | |
| Gõ phím | Bơm pittông Triplex Plunger | |
| Bơm bùn | Mô hình | BW160 / 10 |
| Đột quỵ | 70mm (2,76 inch) | |
| Xả áp suất | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 psi) | |
| Phạm vi kẹp | 55,5-110 mm (2,19-4,33 inch) qua lỗ Ф154mm (6,06 inch) | |
| Trọng lượng (loại nền tảng) | 9300 Kg (20506 lb) | |
| Khác | Kích thước (L × W × H) | 5100 × 2200 × 2650mm (200 × 86,6 × 104,3 inch) |
| Cách vận chuyển | Crawler |
Thể hiện
Dịch vụ
Trong hệ thống dịch vụ sau bán hàng của mình, Chúng tôi thiết lập hệ thống kiểm soát hoàn hảo theo đúng tiêu chuẩn ISO-9000, trong hệ thống này, ngày công nghệ và giải pháp giải quyết vấn đề cũng như các biện pháp phòng ngừa sẽ được cung cấp trong bất kỳ dự án bảo trì nào, tất cả các phụ tùng thay thế sẽ được sử dụng mới Sản phẩm OEM với hướng dẫn cài đặt, danh sách đóng gói, hướng dẫn của nhà sản xuất, trình độ chuyên môn và Giấy chứng nhận bảo hành.
Chúng tôi cung cấp "một thiết bị & một trường hợp, dịch vụ vô tận, cụ thể là dịch vụ sau bán hàng bắt đầu từ xác nhận đơn đặt hàng, kéo dài trong suốt vòng đời hoạt động của thiết bị.
