Thông tin chi tiết sản phẩm:
|
Số mô hình: | AK60 | Độ cứng đá khoan: | F = 6-20 |
---|---|---|---|
Kiểu: | giàn khoan quay | Sử dụng: | Khoan neo, xây dựng |
Độ sâu khoan: | 60m | đường kính khoan: | 90-150mm |
Tiêu thụ không khí: | 16-40m3 / phút | Chiều dài ống khoan: | 1500mm |
Phạm vi góc lỗ: | 0-360 ° | Tốc độ quay: | 30-60 R / phút |
Mô-men xoắn quay: | 1500N.M | Vôn: | 12 V |
Quyền lực: | 12kw | Cân nặng: | 65kg |
Điểm nổi bật: | crawler mounted drill rig,construction drilling equipment |

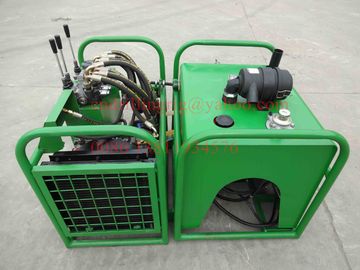

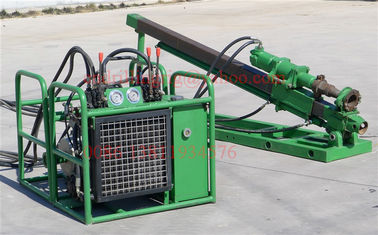

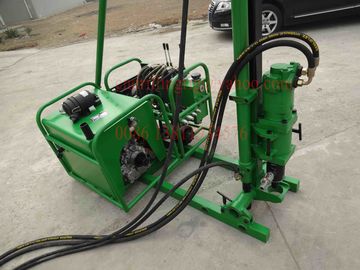

Trọng lượng nhẹ Kỹ thuật xây dựng neo Thiết bị khoan lỗ ISO / CE AK60
Có sẵn động cơ diesel & động cơ điện
Ứng dụng
Máy khoan neo xây dựng AK-60 là máy khoan đầu động lực truyền động trên cùng được vận hành bằng thủy lực.Máy khoan kỹ thuật này được sử dụng để khoan lỗ neo trước tải trọng nặng ở sườn dốc của nhà máy điện nước, các dự án đường sắt hoặc đường cao tốc, cũng như các lỗ thoát nước.Nó cũng được sử dụng để ngăn chặn hoặc giải quyết các tai biến địa chất, chẳng hạn như trượt lở đất đá, vv Ngoài ra, nó cũng được sử dụng để khoan giếng nước kích thước nhỏ và lỗ phun vữa áp lực cao.Rig đã được sử dụng rộng rãi trong các dự án khác nhau như các nhà máy điện nước ở các tỉnh Vân Nam, Quảng Tây, Tứ Xuyên, Quý Châu và Hồ Bắc, và đường cao tốc cũng như Ninbo-Taizhou-Ôn Châu (ở Chiết Giang), Hoàng Sơn-Hàng Châu (ở Chiết Giang), Dali-Baoshan (ở Vân Nam). Nó đã trở thành ưu tiên hàng đầu cho các dự án gia cố neo tàu hạng trung ở Trung Quốc.
Nét đặc trưng
1. Máy khoan xây dựng có khả năng khoan lớn, nhiều ứng dụng, tốc độ khoan nhanh và hiệu quả khoan cao, cũng như khả năng loại bỏ tai nạn mạnh mẽ.
2. Cơ chế mở rộng ở trục đầu ra của đầu nguồn ổ đĩa trên cùng bảo vệ các dụng cụ khoan một cách hiệu quả.Nó có thể tăng phạm vi góc nghiêng của lỗ và góc nâng lỗ khoan, trong khi đặt đầu nguồn ổ đĩa trên cùng và tấm trên cùng của lỗ theo hướng ngược lại.
3. Một bộ cột điều chỉnh gắn phía trước trên khung khoan được sử dụng để điều chỉnh chiều cao của cột trước, giúp thuận tiện cho việc căn chỉnh vị trí làm việc.
4. Cấu trúc giàn được thiết kế theo nhóm riêng biệt, nó đảm bảo tháo rời tốt, lắp và vận chuyển nhanh chóng và thuận tiện, môi trường làm việc tốt hơn và sức lực lao động thấp hơn cũng như điều khiển và vận hành từ xa.
5. Cột có thể được cố định trên dàn ngay lập tức mà không cần khung khoan với các bộ phận phụ trợ (trục ngang và khóa), giúp giảm đáng kể trọng lượng giàn và vận chuyển dây buộc.
6. Động cơ thủy lực nhập khẩu, lắp ráp chính khác được ưu tiên lựa chọn các sản phẩm có uy tín và chất lượng cao đảm bảo hoạt động ổn định, chất lượng sản phẩm đáng tin cậy và tuổi thọ lâu dài.Nó có khả năng thay thế cho nhau tốt do mức độ tiêu chuẩn hóa cao và hàng loạt các bộ phận mặc.
7. Truyền động và vận hành thủy lực hoàn toàn, sang số vô cấp, vận hành đơn giản, bảo dưỡng thuận tiện và ít bộ phận bị mài mòn.
8. Nó có thể được sử dụng với các phương pháp khoan khác nhau như khoan bit cacbua, khoan giận dữ, khoan búa DTH, khoan vỏ tiếp theo, v.v.
Sự chỉ rõ
Công suất khoan | AK60 (Công suất động cơ) |
Kiểu | Thủy lực (4 phần) |
Hố sâu | 60 m |
Đường kính lỗ | Φ70-Φ150 mm |
Cần khoan (Đường kính × Chiều dài) | 76mm * 1500m / 89 × 1500 mm |
Phạm vi góc lỗ | 0-360 ° |
Tốc độ đầu ra của đầu nguồn ổ đĩa trên cùng | 30-60 r / phút |
Đầu ra mô-men xoắn của đầu nguồn truyền động trên cùng | 1500 Nm |
Hành trình cấp liệu của đầu nguồn ổ đĩa trên cùng | 1800 mm |
Hành trình trượt cột | 500 mm |
Khả năng nâng tối đa của đầu nguồn ổ đĩa trên cùng | 40 kN |
Lực đẩy tối đa của đầu nguồn truyền động trên cùng | 15 kN |
Áp suất định mức của hệ thống thủy lực | 20 Mpa |
Loại hướng dẫn khoan | Nguồn cấp dữ liệu xi lanh thủy lực |
Kẹp thủy lực | Có sẵn |
Động cơ xe may | KIPOR |
Kiểu | 4 kỳ, phun trực tiếp |
Hình trụ | Hai xi-lanh, V-twin |
Hệ thống làm mát | làm mát bằng không khí |
Mô hình | KD2V86F |
Quyền lực | 12 kw |
Tốc độ làm việc | 3600 vòng / phút |
Cân nặng | 65kg |
Hệ thống thủy lực | Bơm bánh răng |
Kiểu | Bơm bánh răng (bơm 3 liên hiệp) |
Lưu lượng dòng chảy | 16/12 / 5L / phút |
Sức ép | 18MPa |
Đóng gói & Giao hàng
Dịch vụ
Trong hệ thống dịch vụ sau bán hàng của mình, Chúng tôi thiết lập hệ thống kiểm soát hoàn hảo theo đúng tiêu chuẩn ISO-9000, trong hệ thống này, ngày công nghệ và giải pháp giải quyết vấn đề và các biện pháp phòng ngừa sẽ được cung cấp trong bất kỳ dự án bảo trì nào, tất cả các phụ tùng thay thế sẽ được sử dụng mới Sản phẩm OEM với hướng dẫn cài đặt, danh sách đóng gói, hướng dẫn của nhà sản xuất, trình độ và chứng chỉ bảo hành
