| Tên thương hiệu: | JCDRILL |
| Số mẫu: | JCD1500 |
| MOQ: | 1bộ |
| giá bán: | Negotation |
| Điều khoản thanh toán: | T/T, thư tín dụng, Western Union, MoneyGram |
| Khả năng cung cấp: | 2000Set |

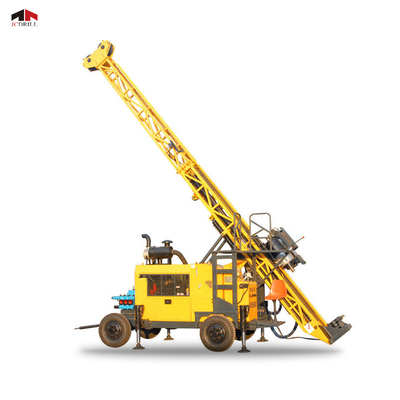

Ống khoan hạt nhân kim cương thủy lực đầy đủ với công suất khoan BQ 1500m
Ứng dụng
JCD1500 mô hình mới khoan lõi thủy lực đầy đủ là tiên tiến nó là một khoan thủy lực điển hình trên xe kéo bánh xe, với kỹ thuật tham chiếu của cùng một loại thiết bị trong nước và nước ngoài.Máy khoan có thiết kế hợp lý và hiệu suất vượt trộiNó dễ dàng để vận hành và bảo trì.
JCD1500 giàn khoan thủy lực trên xe kéo bánh xe chủ yếu được sử dụng để khoan lỗ nghiêng và thẳng. Nó có thể được sử dụng cho thăm dò và thăm dò địa chất, luyện kim, than đá, ngành công nghiệp hạt nhân,thủy văn học và trong các lĩnh vực công nghiệp khácNó là một giàn khoan cốt lõi bằng cách sử dụng kim cương và carbide đầu bit chủ yếu.Sử dụng đúng cách và bảo trì hợp lý có thể đảm bảo hoạt động và hiệu suất tốt nhất với tính sẵn có và tuổi thọ hoạt động lâu dàiDo đó, tất cả các khách hàng nên tuân thủ hướng dẫn sử dụng và bảo trì nghiêm ngặt. Tất cả các tổn thất, chẳng hạn như thiệt hại thiết bị và thương tích cá nhân và vv, từ các nguyên nhân sau đây,khách hàng nên chịu trách nhiệm cho hành động của mình.
·Bất kỳ ứng dụng nào ngoài những ứng dụng được mô tả trong hướng dẫn này.
·Bất kỳ thay đổi nào cho thiết bị tự chủ.
·Bất kỳ hoạt động hoặc hiệu suất nào trái với hướng dẫn và quy định an toàn và/hoặc bất kỳ sử dụng nào không tuân thủ các yêu cầu của hướng dẫn.
·Bất kỳ bảo trì cho toàn bộ máy và cho từng thành phần theo yêu cầu.
Đặc điểm

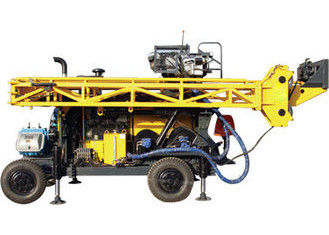

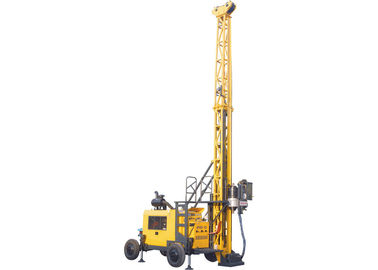

Các giàn khoan áp dụng lái xe thủy lực đầy đủ, loại đường mòn lốp xe, vì vậy nó là một giàn khoan thủy lực điển hình trên xe kéo bánh.Đầu khoan được điều khiển bởi động cơ biến đổi với chức năng chuyển số cơ học hai tốc độ, thay đổi tốc độ không bước với một cấu trúc tiên tiến và đơn giản. đầu khoan được cung cấp và điều khiển bằng một hệ thống kết nối trục rỗng và xi lanh dầu bằng chuỗi.nếu các thanh piston của bình dầu di chuyển một khoảng cách nhất định, đầu khoan di chuyển sẽ tăng gấp đôi khoảng cách.Máy có thể được điều chỉnh trong phạm vi góc 0 đến 90 độ cho lỗ khoan của nó với một trung tâm trọng lực thấp và ổn định tốt của đơn vị tổng thểCác giàn khoan cung cấp cho người vận hành với một lĩnh vực tốt của tầm nhìn và rộng và điều kiện làm việc thoải mái.
(1) Hiệu suất đáng tin cậy
Dựa trên hướng dẫn mua thiết bị phụ trợ quan trọng quốc tế, động cơ diesel, máy bơm thủy lực, van chính, động cơ,máy cắt giảm crawler và các phụ tùng thủy lực chính đều được áp dụng các sản phẩm thương hiệu nổi tiếng trong nước và nước ngoài.
(2) Máy khoan thủy lực hiệu quả cao trên xe kéo bánh
Với mô-men xoắn lớn, phân bổ đơn vị công suất cao và với thiết kế cấu trúc hợp lý và phương pháp hoạt động tiên tiến và chiều dài 6 mét (19.7 feet) của thanh khoan,tất cả những điều này đảm bảo hoạt động cao của giàn khoan và hiệu quả hiệu suất.
(3) Bảo vệ môi trường
Với lượng khí thải ô nhiễm thấp hơn của động cơ diesel, thiết kế giảm tiếng ồn chuyên nghiệp, giàn khoan hoàn toàn phù hợp với hoạt động và hiệu suất đô thị.
(4) Tiết kiệm năng lượng máy khoan thủy lực trên xe kéo bánh
Sử dụng kỹ thuật điều khiển nhạy tải tiên tiến, giàn khoan đã giảm tiêu thụ điện và sản xuất nhiệt xuống mức thấp nhất.hiệu suất đáng tin cậy và hoạt động dễ dàng, nó là thiết bị ưu tiên được lựa chọn trong giàn khoan lõi thủy lực đầy đủ của thị trường nội địa hiện tại.
Thông số kỹ thuật
Các con số trong các bảng này đã được tính toán, dựa trên kinh nghiệm thực địa và có thể dự kiến một cách hợp lý.Kỹ thuật khoan và thiết bị được sử dụng.
| Động cơ diesel | Mô hình | Cummins 6CTA8.3-C195 (được tăng áp và làm mát bằng nước) |
| Di dời | 8.3L (2.19 US Gallons) | |
| Sức mạnh | 145kW (195HP) | |
| RPM định giá ((Cài đặt tại nhà máy) | 2200rpm | |
| Khả năng khoan | BQ | 1500 m ((4920 feet) |
| NQ | 1300 m ((4264 feet) | |
| Trụ sở | 1000 m ((3280 feet) | |
| PQ | 680 m ((2230 feet) | |
| Đầu khoan | Động cơ xoay | Động cơ thủy lực kép √ biến và đảo ngược Nhà sản xuất:SAUER-DANFOSS |
| RPM | Hai ca / thay đổi không bước 0-1145 RPM | |
| Tỷ lệ | Thứ nhất 8.7761 2 2.716:1 | |
| Người mở đầu | cách trượt bên với động cơ thủy lực | |
| Chuyển động thủy lực | Mở thủy lực, Kẹp xuân đĩa, loại đóng bình thường Khả năng giữ trục 222 400 N | |
| Max. Vòng xoắn | 4650 N·m ((3427 lbf·ft) | |
| Giữ đường kính | 121 mm ((4,76 inch) | |
| Max. Khả năng nâng của Spindle | 150 kN ((33720 lbf) | |
| Tối đa. | 75 kN ((16860 lbf) | |
| Bộ máy bơm chính | Axial Piston thay đổi độ di chuyển Máy bơm triplex để điều khiển xoay đầu khoan, Máy nâng chính, Máy bơm bùn & Máy kéo dây. | Nhà sản xuất: DANFOSS Máy bơm thứ 1: 150LPM ở 28.5MPa Máy bơm thứ 2: 120LPM ở 25MPa Máy bơm thứ 3: 102 LPM ở 25MPa |
| Thùng thủy lực | Công suất | 420 L (111 US Gallon) |
| Tốc độ nâng (một dây) | 38-70m/min (đàn trống trần) | |
| Năng lượng chính | Lực nâng (một dây) | 77kN ((17310 lbf) |
| Thang máy | Chiều kính dây thép | 18 mm ((0.71 inch) |
| Chiều dài dây thép | 50 m ((164 feet) | |
| Tốc độ nâng (một dây) | 164m/min (cây trống trần) | |
| Công suất của dây dẫn dây | Lực nâng (một dây) | 12 kN ((2698 lbf) (cây trống trần) |
| Thang máy | Chiều kính dây thép | 6 mm ((0.24 inch) |
| Chiều dài dây thép | 1500 m ((4920 feet) | |
| Chiều cao cột | 11 m ((36 feet) | |
| góc điều chỉnh cột | 0° ≈ 90° | |
| góc khoan | 45° ≈ 90° | |
| Mast | Chuyện ăn uống | 3800 mm ((150 inch) |
| Động cơ trượt | 1500 mm ((59 inch) | |
| Lấy thức ăn | 15000kg ((33075 lb) | |
| Động lực cấp | 7500kg ((16538 lb) | |
| Dây kéo | 3m hoặc 6m ((9.84foot hoặc 19.68foot) | |
| Máy bơm bùn kẹp chân | Loại | Máy phun bơm 3 chiều |
| Mô hình | BW250 | |
| Đột quỵ | 100mm ((3.9 inch) | |
| Khối lượng sản xuất | 250,145, 90, 52 L/min (66, 38, 24, 14 US Gallon/min) | |
| Áp suất xả | 2.5, 4.5, 6.0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Phạm vi kẹp | 55.5-117.5 mm ((2.19-4.63 inch) thông qua lỗ Ф154mm ((6.06 inch) | |
| Các loại khác | Trọng lượng | 10000 Kg ((22050 lb) |
| Kích thước làm việc (L × W × H) | 5652 × 2130 × 10200mm (222.5 × 83.9 × 401.6 inch) | |
| Kích thước vận chuyển (L × W × H) | 5970 × 2130 × 2730mm (235 × 83,9 × 107,5 inch) | |
| Cách vận chuyển | Loại lốp xe |
Trường hợp khách hàng
Dịch vụ
Trong hệ thống dịch vụ sau bán hàng của chúng tôi, chúng tôi thiết lập hệ thống kiểm soát hoàn hảo theo nghiêm ngặt theo ISO-9000 series, trong hệ thống này,công nghệ ngày và giải quyết vấn đề giải pháp và biện pháp phòng ngừa sẽ được cung cấp trong bất kỳ dự án duy trì, tất cả các phụ tùng thay thế sẽ được sử dụng trong các sản phẩm OEM mới với hướng dẫn lắp đặt, danh sách đóng gói, hướng dẫn của nhà sản xuất, trình độ và chứng chỉ bảo hành.
Chúng tôi cung cấp "một thiết bị & một trường hợp, dịch vụ vô tận, cụ thể là dịch vụ sau bán hàng bắt đầu từ xác nhận đơn đặt hàng, cuối cùng cho cuộc sống hoạt động của thiết bị.
