Thông tin chi tiết sản phẩm:
|
| Số mô hình: | JRC200 | Ứng dụng: | Khoan tuần hoàn ngược RC |
|---|---|---|---|
| Độ sâu khoan: | 200m | Đường kính khoan: | 105-350mm |
| Thanh khoan: | 3000mm | Độ cứng của đá: | F = 8-16 |
| Tốc độ quay: | 0-100 vòng / phút | Áp lực công việc: | 1,05-2,4Mpa |
| Tiêu thụ không khí: | 11,3-21 M³ / phút | Đột quỵ nguồn cấp dữ liệu: | 3,66m |
| Mô men quay: | 4500-8500N.m | Máy hút bụi: | Tùy chọn ướt & khô |
| Kéo trở lại công suất: | 8Ton | ||
| Điểm nổi bật: | thiết bị khoan đá,giàn khoan dth |
||

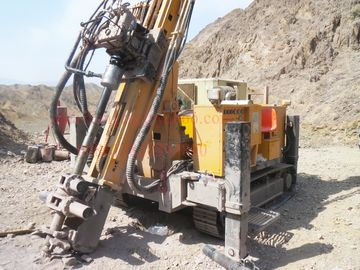

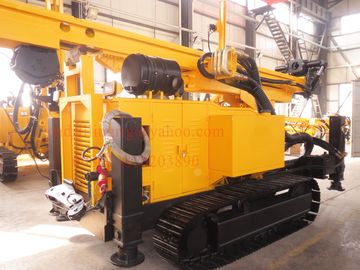

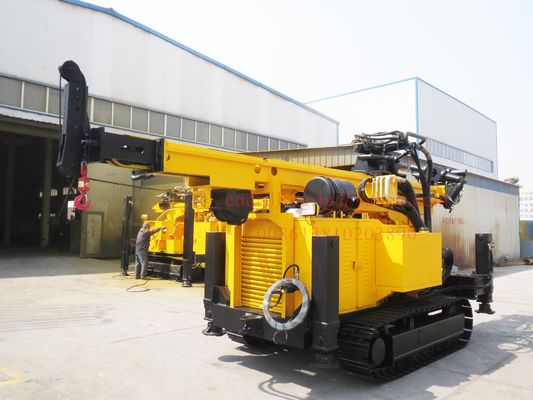

Khai thác mỏ Máy khoan tuần hoàn ngược, Máy khoan RC dùng động cơ thủy lực bánh xích JRC200
Những đặc điểm chính
1. Một máy với nhiều chức năng, thực hiện chuyển đổi nhanh chóng các quy trình khoan khác nhau;
2. Đầu nguồn có khả năng điều chỉnh tốc độ đa dạng, mô men xoắn lớn, đáp ứng các yêu cầu công nghệ khác nhau, điều chỉnh tốc độ cao thấp tiện lợi;
3. Bảng điều khiển được bố trí hợp lý, tốc độ đầu nguồn được hiển thị kỹ thuật số giúp bạn dễ dàng thao tác;
4. Hệ thống thủy lực sử dụng hệ thống điều khiển cảm biến tải và các thành phần nhập khẩu, giúp tiết kiệm năng lượng và có độ tin cậy cao;
5. Cột buồm có các góc thay đổi và trượt tổng thể để đạt được sự hỗ trợ hạ cánh và tăng cường sự ổn định của việc khoan;
6. Máy ghép chính được nhập khẩu từ Hoa Kỳ, có thể thực hiện chức năng khoan trong khi khoan;
7. Bánh xích dễ dàng tải và di chuyển, thuận tiện cho việc di dời tổng thể và lắp đặt nhanh chóng.
Đặc điểm kỹ thuật
| 1 | Địa chất khoan | Tất cả các loại | |
| 2 | Loại khoan | RC & DTH | |
| 3 | Hệ thống khoan và vận hành | Thủy lực | |
| 4 | Đường kính lớn nhất | mm | Φ105 — Φ350 |
| 5 | Độ sâu tối đa | NS | 200 |
| 6 | Mô men quay | NM | 8500 |
| 7 | Tốc độ quay (Xoay chuyển tiếp) | vòng / phút | 0-40 Bánh răng thứ nhất |
| 0-80 lần thứ 2 | |||
| số 8 | Tốc độ quay (Sửa đổi vòng quay) | vòng / phút | 40 Bánh răng đầu tiên |
| 80 giây thứ hai | |||
| 9 | Đường kính ống khoan DTH | mm | 76/89/102/114/127 |
| 10 | Đường kính ống khoan RC | mm | 102/114/127 |
| 11 | Chiều dài ống khoan | mm | 3000 |
| 12 | Tối đaTốc độ nguồn cấp dữ liệu | M / phút | 5-30 |
| 13 | Tối đaTốc độ nâng | M / phút | 5-18 |
| 14 | Đột quỵ nguồn cấp dữ liệu | mm | 3400 |
| 15 | Tối đaLực nâng | NS | 12 |
| 16 | Lực nâng của tời chính (Tùy chọn) | NS | 4 |
| 17 | Lực nâng của tời dụng cụ | NS | 1,5 |
| 18 | Chiều cao nâng của tời dụng cụ | NS | 7,5 |
| Động cơ | |||
| 19 | Loại động cơ diesel | CUMMINS | |
| 20 | Đánh giá sức ngựa | Kw | 112 |
| 21 | Hệ thống điện | Vôn | 24 |
| Bộ định tâm | |||
| 22 | Kiểu | Mở ra | |
| 23 | Đường kính | mm | 300 |
| Kẹp thủy lực | |||
| 24 | Lực kẹp | KN | 157 |
| 25 | Đường kính thanh kẹp | mm | 76-219 |
| Kích thước | |||
| 26 | Khối lượng tịnh | NS | 13 |
| 27 | Chiều dài vận chuyển | mm | 7550 |
| 28 | Chiều rộng vận chuyển | mm | 2260 |
| 29 | Chiều cao vận chuyển | mm | 2700 |
| 30 | Hành trình cấp liệu chân thủy lực | mm | 600 |
| 31 | Khả năng tốt nghiệp | ° | 21 |
| 32 | Giải phóng mặt bằng | mm | 300 |
| 33 | Khối lượng dòng chảy | mm | 200 |
Ứng dụng
Máy khoan tuần hoàn ngược JRC200 là loại giàn khoan đa đường ray mới, hiệu quả cao, bảo vệ môi trường, sử dụng công nghệ khoan tuần hoàn ngược nâng khí mới nhất của nước ngoài, bụi đá có thể được thu gom một cách hiệu quả thông qua một bộ hút bụi để tránh ô nhiễm môi trường.Bạn cũng có thể thu gom máy tách lốc xoáy xỉ có thể được sử dụng trong bộ phận khảo sát địa chất lấy mẫu phân tích. Nó là một khoan thăm dò địa chất, khoan giếng, giếng quan trắc, bơm nhiệt nguồn mặt đất, điều hòa không khí và các lỗ sâu khác được lựa chọn cho thiết bị.
Máy khoan có thể được sử dụng trong nhiều loại khí nén trên lỗ khoan tuần hoàn ngược trên mặt đất.Hệ thống nâng hạ, bù dẫn hướng, khoan xếp dỡ ống, quay và cấp liệu, chân, tời, đi lại và các hệ thống khác để đạt được tất cả các hệ thống thủy lực giúp giảm đáng kể cường độ lao động và nâng cao hiệu quả và chất lượng công trình.
Đặc trưng
1: Động cơ Diesel gắn hệ thống thủy lực, tất cả các hệ thống bao gồm đi bộ, quay, cấp liệu, nâng hạ, chân, nâng hạ, hệ thống bù, thanh thay đổi là thủy lực.
2: Hệ thống tuần hoàn ngược làm việc cùng với công nghệ DTH, máy nén khí chuyên dụng nén khí để tác động và hút bụi.
3. Trong quá trình làm việc, sử dụng búa tuần hoàn ngược, ống kép, không khí ép đi vào giữa hai ống và bụi từ trong ống ra ngoài.
4. Ngoài ra nó có sẵn để lưu thông tích cực sử dụng công cụ khoan bình thường.
5. Hệ thống làm việc bao gồm hệ thống cấp liệu, dẫn hướng (cột buồm), đầu quay, hệ thống bù, bộ định tâm, cy phân sinh trao đổi thanh, cuộn dây, v.v.
6. Áp suất trục, tốc độ tiến dao, tốc độ quay có thể điều chỉnh được.
7. Hệ thống đi bộ là hệ thống tự đi bộ, thuận tiện cho việc di chuyển, có thể lắp 4 chân thủy lực, khi chất lên xe tải không cần leo lên mà có thể bốc trực tiếp lên xe tải.
8. Bốn chân thủy lực sử dụng để giữ thăng bằng cho khoan trong quá trình làm việc.
9. Cuộn dây phụ có thể treo dụng cụ khoan Max.1ton, nó cũng có thể giúp thay đổi thanh.
10. Thanh dẫn hướng (cột buồm) có thể làm việc ở 45 ° -90 °, thanh dẫn hướng có một hệ thống mở rộng, đảm bảo thanh dẫn hướng có thể di chuyển về phía bề mặt khoan, để giữ thăng bằng của thanh dẫn hướng.
11. Gradienter, thước đo góc và bộ định tâm để đảm bảo độ chính xác của lỗ.
12. Hệ thống không khí có hệ thống bôi trơn đặc biệt để bôi trơn búa nhằm kéo dài tuổi thọ.
Đóng gói & Giao hàng
Dịch vụ
Trong hệ thống dịch vụ sau bán hàng của mình, Chúng tôi thiết lập hệ thống kiểm soát hoàn hảo theo đúng tiêu chuẩn ISO-9000, trong hệ thống này, ngày công nghệ và giải pháp giải quyết vấn đề cũng như các biện pháp phòng ngừa sẽ được cung cấp trong bất kỳ dự án bảo trì nào, tất cả các phụ tùng thay thế sẽ được sử dụng mới Sản phẩm OEM với hướng dẫn cài đặt, danh sách đóng gói, hướng dẫn của nhà sản xuất, trình độ chuyên môn và Giấy chứng nhận bảo hành.
Chúng tôi cung cấp "một thiết bị & một trường hợp, dịch vụ vô tận, cụ thể là dịch vụ sau bán hàng bắt đầu từ xác nhận đơn đặt hàng, kéo dài trong suốt vòng đời hoạt động của thiết bị.
