Thông tin chi tiết sản phẩm:
|
Số mô hình: | JRC500 | Ứng dụng: | Khoan tuần hoàn ngược RC |
---|---|---|---|
Độ sâu khoan: | 500m | đường kính khoan: | 105-350mm |
thanh khoan: | 3000mm | Độ cứng của đá: | F = 8-16 |
Tốc độ quay: | 0-100rpm | áp lực công việc: | 1,05-2,4Mpa |
Tiêu thụ không khí: | 11,3-21 M³ / phút | Thức ăn đột quỵ: | 3,66m |
Mô-men xoắn quay: | 8500-10000N.m | máy hút bụi: | Tùy chọn ướt & khô |
Kéo lùi công suất: | 28 tấn | Tên: | Máy khoan DTH Rc thủy lực nén khí 105mm |
Điểm nổi bật: | Máy khoan DTH Rc,Máy khoan Rc nén khí,Máy khoan Rc 105mm |

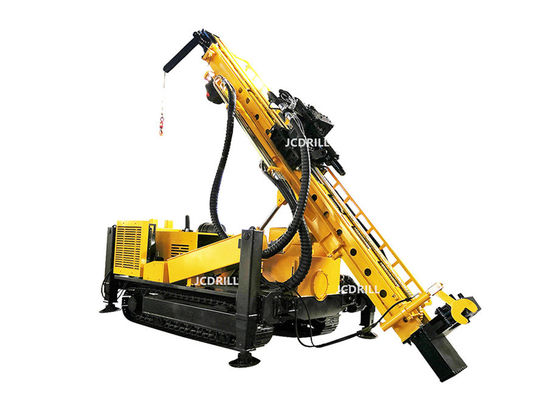

Giá nhà máy JCDRILL Máy nén khí Thủy lực DTH Trung Quốc Máy khoan RC JRC500
Giàn khoan tuần hoàn ngược (giàn khoan rc) nâng cấp và tối ưu hóa bàn vận hành, các bộ phận chạy, hệ thống thủy lực, dầm đẩy và tháp pháo nhằm tối đa hóa chức năng của giàn.Các bộ phận đi bộ sử dụng một mô tơ pít tông, giúp kéo dài tuổi thọ của máy khoan xuống lỗ bằng khí nén.Đặc biệt, việc cải tiến bàn điều khiển đã được thay đổi từ thao tác ban đầu là hai người vận hành sang một người vận hành đã nâng cao hiệu quả công việc và giảm giá thành, xem xét đầy đủ nhu cầu thị trường.
Đặc điểm kỹ thuật
1 | Địa chất khoan | Tất cả các loại | |
2 | Loại khoan | DTH & RC | |
3 | Hệ thống khoan và vận hành | Thủy lực | |
4 | Đường kính lỗ | mm | Φ90 — Φ400 |
5 | Hố sâu | m | 500 |
6 | Mô men quay | KN | 85-100 |
7 | Tốc độ quay | vòng / phút | 0-80 Bánh răng thứ nhất |
0-160 lần thứ hai | |||
số 8 | Đường kính ống khoan | mm | 76/89/114 |
9 | Chiều dài ống khoan | mm | 4/4500 |
10 | Tối đaTốc độ nguồn cấp dữ liệu | M / phút | 18 |
11 | Tối đaTốc độ nâng | M / phút | 5-20 |
12 | Feed Stroke | mm | 3400 |
13 | Tối đaLực nâng | T | 28 |
14 | Lực nâng của tời chính (Tùy chọn) | T | 4 |
15 | Lực nâng của vận thăng | T | 1,5 |
16 | Chiều cao nâng của tời dụng cụ | m | 100 |
17 | Loại động cơ diesel | CUMMINS | |
18 | Đánh giá sức ngựa | Kw | 180 |
19 | Hệ thống điện | Vôn | 24 |
20 | Loại máy nén | Trục vít quay / Có thể di chuyển | |
21 | Áp lực yêu cầu | Mpa | 1,05—4,5 |
22 | Tiêu thụ không khí | m³ / phút | 16—60 |
23 | Khối lượng tịnh | T | 13 |
24 | Chiều dài vận chuyển | mm | 7550 |
25 | Chiều rộng vận chuyển | mm | 2260 |
26 | Chiều cao vận chuyển | mm | 2700 |
27 | Giải phóng mặt bằng | mm | 300 |
28 | Khối lượng dòng chảy | mm | 20 |
Nét đặc trưng
1: Động cơ Diesel gắn hệ thống thủy lực, tất cả các hệ thống bao gồm đi bộ, quay, cấp liệu, nâng, Chân, nâng, hệ thống bù, thanh thay đổi là thủy lực.
2: Hệ thống tuần hoàn ngược làm việc cùng với công nghệ DTH, máy nén khí chuyên dụng nén khí để chống va đập và hút bụi.
3. Trong quá trình làm việc, sử dụng búa tuần hoàn ngược, ống kép, không khí ép đi vào giữa hai ống và bụi từ trong ống ra ngoài.
4. Ngoài ra nó có sẵn để lưu thông tích cực sử dụng công cụ khoan bình thường.
5. Hệ thống làm việc bao gồm hệ thống cấp liệu, dẫn hướng (cột buồm), đầu quay, hệ thống bù, bộ định tâm, cy phân sinh trao đổi thanh, cuộn dây, v.v.
6. Áp suất trục, tốc độ cấp liệu, tốc độ quay có thể điều chỉnh được.
7. Hệ thống đi bộ là hệ thống tự đi bộ, thuận tiện cho việc di chuyển, có thể lắp 4 chân thủy lực, khi tải lên xe tải không cần leo bộ mà có thể tải trực tiếp lên xe tải.
8. Bốn chân thủy lực sử dụng để giữ thăng bằng cho khoan trong quá trình làm việc.
9. Cuộn dây phụ có thể treo dụng cụ khoan Max.1ton, nó cũng có thể giúp thay đổi thanh.
10. Thanh dẫn hướng (cột buồm) có thể làm việc ở 45 ° -90 °, thanh dẫn hướng có một hệ thống mở rộng, đảm bảo thanh dẫn hướng có thể di chuyển về phía bề mặt khoan, để giữ thăng bằng của thanh dẫn.
11. Gradienter, thước đo góc và bộ định tâm để đảm bảo độ chính xác của lỗ.
12. Hệ thống không khí có hệ thống bôi trơn đặc biệt để bôi trơn búa nhằm kéo dài tuổi thọ.
