Thông tin chi tiết sản phẩm:
|
| Số mô hình: | đầu nòng cốt BQ | Loại: | Thùng lõi kép |
|---|---|---|---|
| Tiêu chuẩn: | AQ BQ NQ HQ PQ | Tên sản phẩm: | Lắp ráp thùng lõi |
| Đơn xin: | Khoan lõi đường dây | màu sắc: | màu đen |
| Bưu kiện: | Gói hộp gỗ | Hàng loạt: | Dòng dây DCDMA dòng Q |
| Trọng lượng: | 13,70kg | Diamters: | BC NC HC PC BC3 NC3 HC3 PC3 T Dòng |
| Chiều dài: | 1,5m, 3m | ||
| Điểm nổi bật: | Dụng cụ khoan lõi kim cương lắp ráp thùng,dụng cụ khoan lõi kim cương bq,lắp ráp thùng khoan lõi kim cương bq |
||
BQ kim cương Lắp ráp thùng lõi Ống bên trong và bên ngoài Và Overshot trong hệ thống dây
>> Giới thiệu

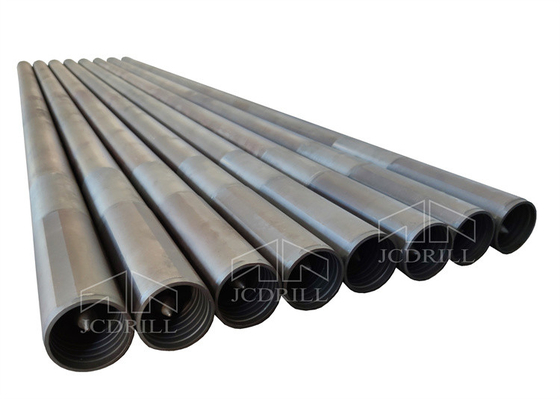

Một hệ thống coring có dây bao gồm lắp ráp nòng cốt lõi và lắp ráp ống phóng ngoài. Cụm nòng cốt bao gồm nhóm ống bên trong và nhóm ống bên ngoài. Ống bên trong và ống bên ngoài có chiều dài tiêu chuẩn là 1,5 mét và 3 mét.

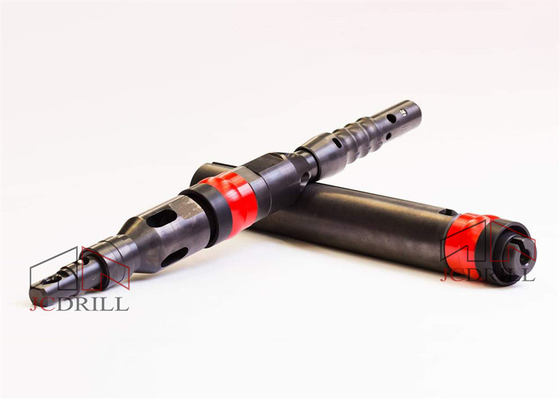

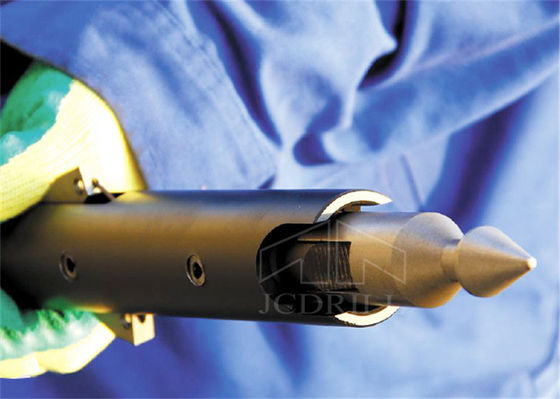

Cụm đầu cung cấp: cơ chế chốt và xoay hướng mũi nhọn để cho phép lắp và lấy cụm ống bên trong, cụm ổ trục để cho phép ống bên trong đứng yên và tránh hư hỏng mẫu trong khi khoan, chỉ báo vận hành áp suất chất lỏng và van điều khiển chất lỏng.
Tất cả các cụm đầu kết hợp với cụm van đóng ngắt cung cấp tín hiệu áp suất chất lỏng cho người vận hành máy khoan khi các bộ phận của van bị nén, cho biết ống bên trong đầy hoặc bị tắc.
Cụm nòng cốt bao gồm nhóm ống bên trong và nhóm ống bên ngoài. Nhóm ống bên trong bao gồm:Lắp ráp đầu, Ống bên trong, Vỏ nâng lõi, Bộ nâng lõi, Vòng dừng.
Nhóm ống bên trong thu thập mẫu lõi trong quá trình khoan và độc lập với nhóm ống bên ngoài.Nhóm ống ngoài bao gồm phần còn lại của các thành phần nòng cốt:
Khớp nối khóa, Khớp nối bộ điều hợp, Ống ngoài.
Nhóm ống ngoài luôn nằm ở đáy lỗ và chứa nhóm ống trong trong suốt quá trình khoan.
| Bề mặt ống đôi | ||||
| Kích thước (khoan thăm dò bề mặt) | Hệ mét (mm) | Hệ thống hoàng gia (trong) | ||
| Đường kính lỗ | Đường kính lõi | Đường kính lỗ | Đường kính lõi | |
| BQ | 60 | 36.4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| HQ | 96.1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Bề mặt ống ba | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96.1 | 61.1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |
>> Sơ đồ cấu trúc BQ Head Assembly
| TÔI# | Mục | Giải mã | Bài học | Trọng lượng (kg) |
| 1-25 | Đầu lắp ráp | BQ-TKZC | Bộ | 5,06 |
| 1 | Mũi nhọn | BQ-TK-LMT | Máy tính | 0,20 |
| 2 | Detent Spring | BQ-TK-DWTH | Tập đoàn | 0,01 |
| 3 | Ghim dò tìm | BQ-TK-DWX | Tập đoàn | 0,02 |
| 4 | Cơ sở mũi nhọn | BQ-TK-MTZ | Máy tính | 0,45 |
| 5 | Trường hợp rút lại chốt | BQ-TK-HSG | Máy tính | 0,9 |
| 6 | Ghim lò xo | TXX-11 * 26 | Máy tính | 0,01 |
| 7 | Chốt lò xo (2) | TXX-10 * 42 | Máy tính | 0,02 |
| số 8 | Chốt mùa xuân | BQ-TK-ZH | Máy tính | 0,01 |
| 9 | Chốt (2) | BQ-TK-TKB | Máy tính | 0,16 |
| 10 | Ghim lò xo | TXX-10 * 32 | Máy tính | 0,01 |
| 11 | Ghim lò xo | TXX-6 * 35 | Đôi | 0,01 |
| 12 | Chốt cơ sở | BQ-TK-TKZ | Máy tính | 0,03 |
| 13 | Thân chốt trên | BQ-TK-TKJ | Máy tính | 0,6 |
| 14 | Hạ cánh vai | BQ-TK-XGH | Máy tính | 0,07 |
| 15 | Thân chốt dưới | BQ-TK-XGJT | Máy tính | 0,5 |
| 16 | Đai ốc khóa | BQ-TK-TJLM | Máy tính | 0,05 |
| 17 | Con quay | BQ-TK-ZZ | Tập đoàn | 0,6 |
| 18A | Van ngắt cứng | BQ-TK-FP | Máy tính | 0,02 |
| 18B | Van đóng ngắt mềm | BQ-TK-FP-H | Máy tính | 0,02 |
| 19 | Điều chỉnh máy giặt (2) | BQ-TK-JGD | Máy tính | 0,1 |
| 20 | Vòng bi (2) | ZC-51203 | Máy tính | 0,1 |
| 21 | Ống lót trục chính | BQ-TK-ZCZ | Máy tính | 0,45 |
| 22 | Mùa xuân nén | BQ-TK-ZZTH | Pcs | 0,01 |
| 23 | Máy giặt | BQ-TK-DP | Máy tính | 0,01 |
| 24 | Đai ốc tự khóa | ZSLM-M16 | Pcs | 0,01 |
| 25 | Nắp ống bên trong | BQ-TK-NGJTZC | Máy tính | 0,78 |
| 25A | Nắp ống bên trong | BQ-TK-NGJTZC | Máy tính | 0,7 |
| 25B | Bôi trơn | ZYZ-M6 * 1 | Máy tính | 0,01 |
| 25C | Quả bóng | GQ-22 | Máy tính | 0,04 |
| 25D | Kiểm tra thân van | BQ-TK-FYG | Máy tính | 0,04 |
