Thông tin chi tiết sản phẩm:
|
| Số mô hình: | đầu nòng cốt HQ | Loại: | Thùng lõi kép |
|---|---|---|---|
| Tiêu chuẩn: | AQ BQ NQ HQ PQ | Tên sản phẩm: | Lắp ráp thùng lõi |
| Đơn xin: | Khoan lõi đường dây | màu sắc: | màu đen |
| Bưu kiện: | Gói hộp gỗ | Hàng loạt: | Dòng dây DCDMA dòng Q |
| Trọng lượng: | 13,70kg | Diamters: | BC NC HC PC BC3 NC3 HC3 PC3 T Dòng |
| Chiều dài: | 1,5m, 3m | ||
| Điểm nổi bật: | thùng lõi hq tiêu chuẩn api,khoan dây bề mặt thùng lõi hq,lắp ráp thùng lõi hq overshot |
||

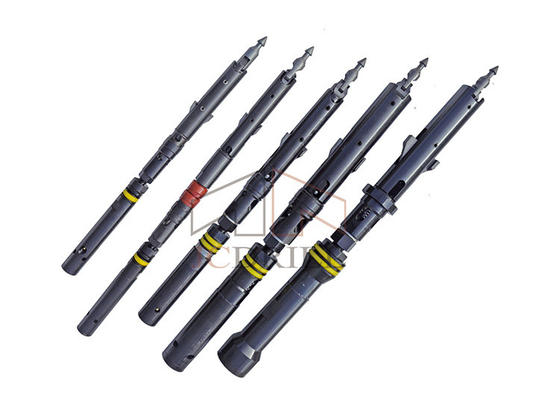

api tiêu chuẩn lắp ráp overshot ống đôi công cụ khoan khai thác mỏ lõi hq thùng để khoan đường dây bề mặt
>> Giới thiệu
Một hệ thống coring có dây bao gồm lắp ráp nòng cốt lõi và lắp ráp ống phóng ngoài. Cụm nòng cốt bao gồm nhóm ống bên trong và nhóm ống bên ngoài. Ống bên trong và ống bên ngoài có chiều dài tiêu chuẩn là 1,5 mét và 3 mét.
Cụm đầu cung cấp: cơ chế chốt và xoay hướng mũi nhọn để cho phép lắp và lấy cụm ống bên trong, cụm ổ trục để cho phép ống bên trong đứng yên và tránh hư hỏng mẫu trong khi khoan, chỉ báo vận hành áp suất chất lỏng và van điều khiển chất lỏng.
Tất cả các cụm đầu kết hợp với cụm van đóng ngắt cung cấp tín hiệu áp suất chất lỏng cho người vận hành máy khoan khi các bộ phận của van bị nén, cho biết ống bên trong đầy hoặc bị tắc.

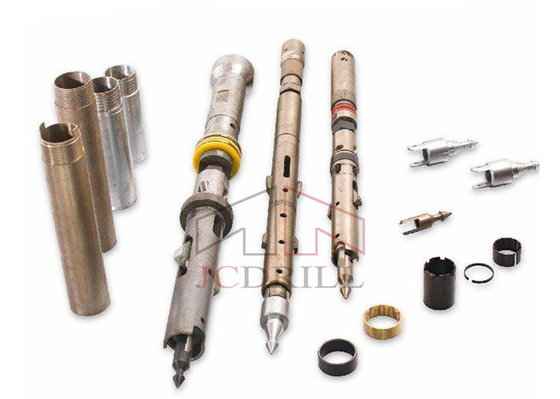

Cụm nòng cốt bao gồm nhóm ống bên trong và nhóm ống bên ngoài. Nhóm ống bên trong bao gồm:Lắp ráp đầu, Ống bên trong, Vỏ nâng lõi, Bộ nâng lõi, Vòng dừng.
Nhóm ống bên trong thu thập mẫu lõi trong quá trình khoan và độc lập với nhóm ống bên ngoài.Nhóm ống ngoài bao gồm phần còn lại của các thành phần nòng cốt:
Khớp nối khóa, Khớp nối bộ điều hợp, Ống ngoài.
Nhóm ống ngoài luôn nằm ở đáy lỗ và chứa nhóm ống trong trong suốt quá trình khoan.
| TÔI# | Mục | Sự miêu tả | Bài học | Trọng lượng (Kg) |
| AQ | ||||
| 1-11 | Thùng lõi 3m | SZJ-AQ-3000 | Bộ | 24,27 |
| 1-11 | Thùng lõi 1,5m | SZJ-AQ-1500 | Bộ | 15,29 |
| BQ | ||||
| 1-11 | Thùng lõi 3m | SZJ-BQ-3000 | Bộ | 40,45 |
| 1-11 | Thùng lõi 1,5m | SZJ-BQ-1500 | Bộ | 25.49 |
| NQ | ||||
| 1-11 | Thùng lõi 3m | SZJ-NQ-3000 | Bộ | 64,88 |
| 1-11 | Thùng lõi 1,5m | SZJ-NQ-1500 | Bộ | 47.31 |
| HQ | ||||
| 1-11 | Thùng lõi 3m | SZJ-HQ-3000 | Bộ | 98,30 |
| 1-11 | Thùng lõi 1,5m | SZJ-HQ-1500 | Bộ | 67,53 |
| PQ | ||||
| 1-11 | Thùng lõi 3m | SZJ-PQ-3000 | Bộ | 142,50 |
| 1-11 | Thùng lõi 1,5m | SZJ-PQ-1500 | Bộ | 100,29 |
| Bề mặt ống đôi | ||||
| Kích thước (khoan thăm dò bề mặt) | Hệ mét (mm) | Hệ thống hoàng gia (trong) | ||
| Đường kính lỗ | Đường kính lõi | Đường kính lỗ | Đường kính lõi | |
| BQ | 60 | 36.4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| HQ | 96.1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Bề mặt ống ba | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96.1 | 61.1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |

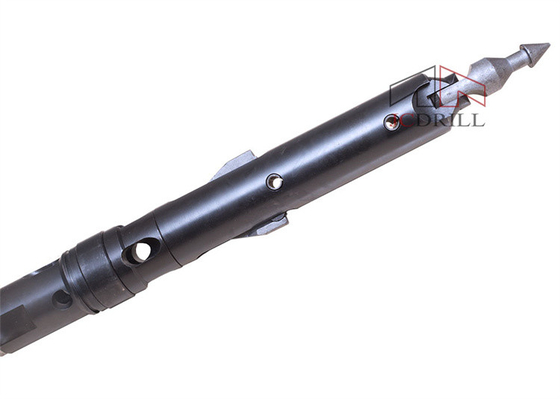

>> Sơ đồ cấu trúc Trụ sở HQ
| TÔI# | Mục | Giải mã | Bài học | Trọng lượng (kg) |
| 1-29 | Đầu lắp ráp | HQ-TKZC | Bộ | 18,90 |
| 1 | Mũi nhọn | HQ-TK-LMT | Máy tính | 0,27 |
| 2 | Detent Spring | HQ-TK-DWTH | Máy tính | 0,01 |
| 3 | Ghim dò tìm | HQ-TK-DWX | Máy tính | 0,02 |
| 4 | Cơ sở mũi nhọn | HQ-TK-MTZ | Máy tính | 0,8 |
| 5 | Trường hợp rút lại chốt | HQ-TK-HSG | Máy tính | 2,9 |
| 6 | Ghim lò xo | TXX-11 * 35 | Máy tính | 0,01 |
| 7 | Chốt lò xo (2) | TXX-12,7 * 70 | Tập đoàn | 0,08 |
| số 8 | Chớp | LS-M8 * 25 | Máy tính | 0,01 |
| 9 | Máy giặt | HQ-TK-DP | Máy tính | 0,2 |
| 10 | Mùa xuân nén | HQ-TK-YSTH | Pcs | 0,2 |
| 11 | Thân chốt trên | HQ-TK-TKJ | Máy tính | 2,2 |
| 12 | Liên kết (2) | HQ-TK-LJB | Đôi | 0,12 |
| 13 | Chốt (2) | HQ-TK-TKB | Đôi | 0,66 |
| 14 | Ghim lò xo | TXX-12,7 * 50 | Máy tính | 0,03 |
| 15 | Hạ cánh vai | HQ-TK-XGH | Máy tính | 0,15 |
| 16 | Van con dấu | HQ-TK-MFF | Máy tính | 0,02 |
| 17 | Thân chốt dưới | HQ-TK-XGJT | Máy tính | 2.3 |
| 18 | Đai ốc khóa | HQ-TK-TJLM | Máy tính | 0,25 |
| 19 | Con quay | HQ-TK-ZZ | Máy tính | 2,7 |
| 20A | Van ngắt cứng | HQ-TK-FP | Máy tính | 0,05 |
| 20B | Van đóng ngắt mềm | HQ-TK-FP-H | Máy tính | 0,05 |
| 21 | Điều chỉnh máy giặt (2) | HQ-TK-JGD | Tập đoàn | 0,28 |
| 22 | Vòng bi (2) | ZC-569306 | Tập đoàn | 0,35 |
| 23 | Vòng đẩy | HQ-TK-ZCHT | Máy tính | 0,25 |
| 24 | Ống lót trục chính | HQ-TK-ZCZ | Máy tính | 1,6 |
| 25 | Ổ đỡ trục | ZC-51305 | Máy tính | 0,17 |
| 26 | Mùa xuân nén | HQ-TK-ZZTH | Máy tính | 0,3 |
| 27 | Đai ốc khóa | ZSLM-M24 | Máy tính | 0,1 |
| 28 | Lắp ráp nắp ống bên trong | HQ-TK-NGJTZC | Máy tính | 3.07 |
| 28A | Nắp ống bên trong | HQ-TK-NGJT | Máy tính | 2,8 |
| 28B | Bôi trơn | ZYZ-M6 * 1 | Máy tính | 0,01 |
| 28C | Quả bóng (2) | GQ-22 | Tập đoàn | 0,08 |
| 28D | Kiểm tra thân van | HQ-TK-FYG | Máy tính | 0,18 |

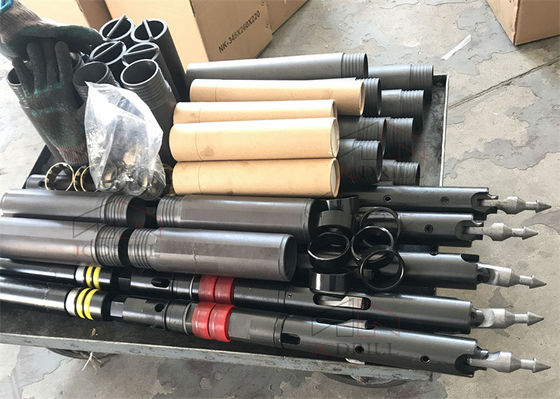

>> Gói & Lô hàng
>> Về chúng tôi
|
JCDRILL cung cấp cho người dùng các giải pháp Khai thác & Khoan chất lượng cao, chúng tôi luôn tập trung vào quan niệm chiến lược “Sống bằng chất lượng, Phát triển bằng chữ tín”.
Chúng tôi chuyên nghiên cứu, phát triển và sản xuất máy khoan nổ mìn, máy khoan giếng nước, máy khoan lõi kim cương, máy khoan neo, và các phụ kiện & dịch vụ khoan tương đối.Không ngừng cung cấp các giải pháp khoan chuyên nghiệp cho tất cả khách hàng bằng công nghệ tiên tiến, thiết bị xuất sắc, phương tiện kiểm tra nghiêm ngặt và mạng lưới dịch vụ tốt, đã tạo nên thương hiệu “JCDRILL” của chúng tôi, một hình ảnh tốt trên thị trường, hiện nay, sản phẩm của chúng tôi chiếm 50% thị trường trong nước và có đã được xuất khẩu sang hơn 40 quốc gia và chúng tôi đã trao chứng nhận ISO9001: 2000 vào tháng 11 năm 2002.
Với công nghệ xuất sắc và khả năng phục vụ thị trường vững chắc, chúng tôi có cả hệ thống tiếp thị âm thanh và hệ thống hỗ trợ dịch vụ tuyệt vời, giúp chúng tôi chiếm được niềm tin của khách hàng trong và ngoài nước, chúng tôi có thể cung cấp cho người sử dụng giàn khoan giải pháp máy nén khí chuyên nghiệp chất lượng cao và tương đối dịch vụ sau bán hàng cũng có.
|
