Thiết bị điều khiển từ xa điều tra khoáng sản đất bằng thủy lực, giàn khoan xoay lõi kim cương

Mô tả sản phẩm:

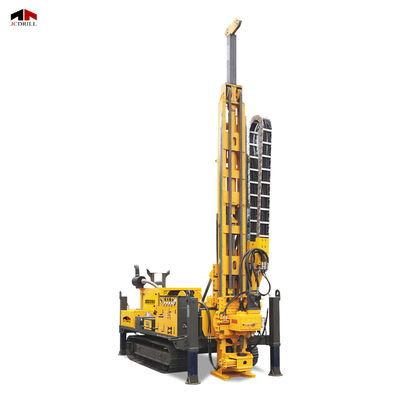

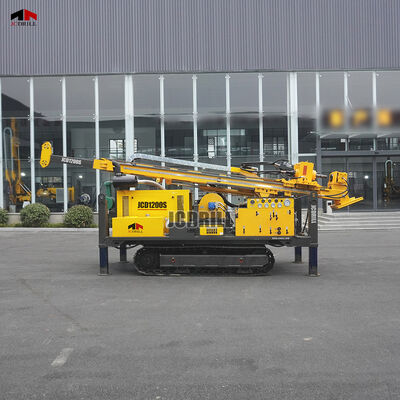

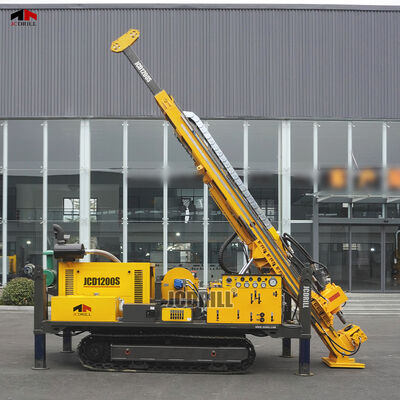

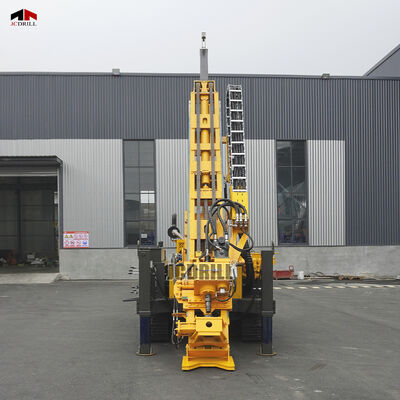

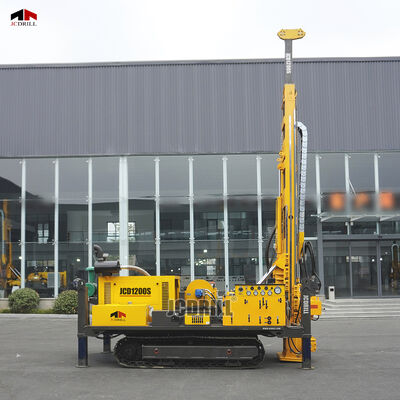

JCD1200 được thiết kế cho các ứng dụng khoan lõi quy mô lớn và siêu sâu, nơi công suất, độ chính xác và độ bền là yếu tố quan trọng. Với độ sâu khoan định mức lên đến 1500 mét khi sử dụng cần HTW, NTW hoặc BTW, nó được chế tạo để xử lý các nhiệm vụ thăm dò khắt khe nhất. Được trang bị động cơ diesel tăng áp YUCHAI 140kW hiệu suất cao và hệ thống thủy lực 330L/phút hoạt động ở 28MPa, giàn khoan mang lại mô-men xoắn vượt trội và khả năng kiểm soát hệ thống hiệu quả, đảm bảo sự ổn định và hiệu quả trong quá trình khoan kéo dài. Giàn khoan có một cột tiếp xúc đất liền khối được gia cố với hành trình nạp 3500mm và khả năng kéo lên 30 tấn, lý tưởng cho việc khoan lõi sâu trong các địa tầng có độ cản cao. Nó hỗ trợ khoan đa góc từ 45° đến 90°, mang lại sự linh hoạt cho các điều kiện địa chất khác nhau. Hệ thống tời cáp đôi bao gồm cả tời phụ 1000kg tốc độ cao và tời hạng nặng 8000kg, mở rộng khả năng xử lý của nó đối với các công cụ, cần và ống chống.

Thông số:

Tính năng:

>> JCD1200 được trang bị động cơ YUCHAI 140kW và hệ thống thủy lực 330L/phút, mang lại mô-men xoắn vượt trội và công suất áp suất cao liên tục cho các nhiệm vụ khoan sâu và chuyên sâu.

>> Hành trình nạp 3500mm và khả năng nâng 30 tấn của nó mang lại lợi thế cơ học tuyệt vời để khoan lõi qua các địa tầng sâu, đặc và thay đổi với độ chính xác và khả năng kiểm soát.

>> Hệ thống tời cáp đôi—với cả đường dây tốc độ cao 1000kg và tời hạng nặng 8000kg—đảm bảo tính linh hoạt mạnh mẽ để xử lý cần, ống chống và các công cụ nặng một cách hiệu quả.>>Được trang bị bơm bùn BW-200 200L/phút và máy phát điện 11kW trên bo mạch, giàn khoan hỗ trợ hoạt động liên tục trong môi trường xa xôi với khả năng xả đáng tin cậy và chức năng tự cấp điện.

Ứng dụng:

1. Thăm dò khoáng sản siêu sâu
Lý tưởng cho các cuộc khảo sát khoáng sản tiên tiến trong các khu vực đá cứng, bao gồm vàng, đồng, niken, đất hiếm và các mỏ có giá trị khác.

Xử lý khoan lõi đường dây HTW, NTW và BTW xuống đến 1500 mét, phù hợp để lập bản đồ thân quặng lớn.

2. Các dự án kỹ thuật địa chất và cơ sở hạ tầng phức tạp
Áp dụng trong đường hầm sâu, nền móng đập thủy điện, hệ thống tàu điện ngầm ngầm hoặc đánh giá nền cầu, nơi các khoảng khoan dài và địa tầng dày đặc là phổ biến.

3. Vận hành khoan lõi công nghiệp tải trọng cao
Khả năng kéo lên 30 tấn và đẩy xuống 15 tấn giúp nó tuyệt vời để xuyên qua các khu vực mài mòn, nứt hoặc nén cao với ống chống hoặc thùng lõi lớn.

4. Triển khai ở những môi trường xa xôi và khắc nghiệt
Với máy phát thủy lực trên bo mạch, bơm bùn BW-200 áp suất cao và hệ thống tời cáp đôi, JCD1200 hỗ trợ hoạt động tự duy trì trong các địa điểm ngoài lưới điện, trên cao hoặc miền núi.

5. Xử lý ống chống nặng và công cụ quá khổ
Hệ thống tời cáp đôi (tời phụ 1000kg + tời hạng nặng 8000kg) được thiết kế để xử lý chuỗi cần dài, ống chống nặng và các công cụ, cho phép tính linh hoạt và giảm thời gian ngừng hoạt động.

Câu hỏi thường gặp:

Q1: Phương pháp khoan nào được JCD1200 tối ưu hóa?
A1: JCD1200 được chế tạo chuyên dụng để khoan lõi đường dây kim cương, tương thích với các tiêu chuẩn HTW, NTW và BTW.

Q2: Độ sâu khoan tối đa là bao nhiêu?
A2: Giàn khoan hỗ trợ khoan lõi lên đến 1500 mét với BTW, 1200 mét với NTW và 500 mét với HTW.

Q3: Loại động cơ nào cung cấp năng lượng cho giàn khoan?
A3: Động cơ diesel tăng áp YUCHAI 140kW chạy ở tốc độ 2400 RPM cung cấp năng lượng cho JCD1200, đảm bảo mô-men xoắn mạnh mẽ và ổn định trong lĩnh vực này.

Q4: Hệ thống thủy lực mạnh đến mức nào?
A4: Hệ thống thủy lực hoạt động ở áp suất 28 MPa và lưu lượng 330 L/phút, cung cấp khả năng kiểm soát áp suất cao liên tục cho các hoạt động khoan đòi hỏi khắt khe.

Q5: Hành trình nạp và khả năng nâng là bao nhiêu?
A5: Giàn khoan có hành trình nạp 3500mm, với khả năng kéo lên 30 tấn và đẩy xuống 15 tấn—lý tưởng cho các địa tầng có độ cản cao, lỗ sâu.

Q6: Những hệ thống nâng nào có sẵn?
A6: JCD1200 bao gồm hệ thống tời cáp đôi:

Tời phụ 1000kg cho cần và dụng cụ

Tời hạng nặng 8000kg cho ống chống và tải trọng lớn

Q7: Loại bơm bùn nào được bao gồm?
A7: Nó sử dụng bơm bùn áp suất cao BW-200 có khả năng lưu lượng 200 L/phút và áp suất 10 MPa, phù hợp để xả lỗ sâu và loại bỏ mùn khoan.

Q8: Giàn khoan có phù hợp với các địa điểm xa xôi không?
A8: Có. Máy phát thủy lực 11kW tích hợp (không cần bảo trì, biến tần) cung cấp 220V/380V, giúp giàn khoan hoàn toàn tự chủ để làm việc từ xa hoặc ngoài lưới điện.

Q9: JCD1200 có tính di động như thế nào?
A9: Mặc dù có kích thước lớn, nó di chuyển với tốc độ 3,5 km/h và leo dốc lên đến 40°, hỗ trợ di chuyển trên địa hình gồ ghề, không bằng phẳng hoặc miền núi.

Q10: Kích thước và trọng lượng vận chuyển là bao nhiêu?
A10: Kích thước vận chuyển là 6000 × 2100 × 2400 mm và giàn khoan nặng khoảng 9,5 tấn.
