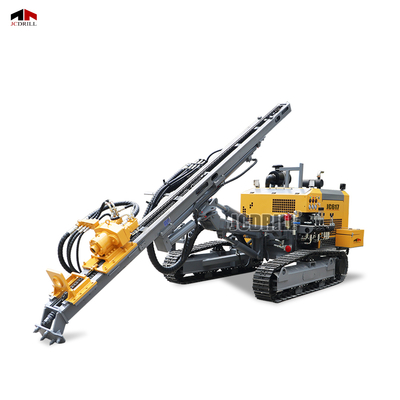

JCDRILL Crawler DTH Bore Rig với hệ thống thủy lực diesel cho thổi bề mặt và xây dựng lỗ khoan

>> Mô tả sản phẩm

Được thiết kế cho các hình thành đá cứng và khoan hiệu quả cao dưới lỗ,JC617 kết hợp thiết kế cấu trúc mạnh mẽ với điều khiển thủy lực tiên tiến để cung cấp hiệu suất khoan đặc biệt trong điều kiện khó khănVới khả năng xử lý độ cứng đá lên đến F = 20 và đường kính khoan từ φ90 đến 100mm, JC617 đặc biệt phù hợp với khai thác bề mặt, hoạt động hầm mỏ,và xây dựng cơ sở hạ tầng. Máy giàn áp dụng một hệ thống tăng cường và xoay để đảm bảo khả năng thâm nhập mạnh mẽ. Nó cung cấp một mô-men xoắn tối đa là 2400N · m và hoạt động ở tốc độ xoay phù hợp với sâu,khoan chính xácCác dây khoan có các thanh φ64mm × 3000mm, tối ưu hóa cho cả sức mạnh và khả năng thích nghi trong các hình thành phân mảnh hoặc mài mòn.JC617 được trang bị một hệ thống thủy lực hiệu quả điều khiển cho ăn, nâng, xoay và định vị chức năng thông qua một giao diện tập trung, cho phép hoạt động trơn tru và giảm công sức thủ công.Thiết kế tích hợp tăng cường an toàn hoạt động trong khi cải thiện hiệu quả năng lượng trong các chu kỳ khoan dàiChassis hạng nặng và cấu trúc trạm ổn định cho phép giàn khoan duy trì tính di động đáng tin cậy trên địa hình phức tạp.và một bố cục bảo trì tập trung vào người dùng giảm thiểu thời gian ngừng hoạt động và tăng độ bền của máy trong môi trường ngoài trời khắc nghiệtCho dù được sử dụng trong thăm dò khoáng sản hoặc khoan sản xuất, JC617 cung cấp kết quả nhất quán với chi phí hoạt động thấp hơn và tuổi thọ lâu hơn.

>> Parameter

>> Đặc điểm

>> Hệ thống vận hành: Nền tảng điều khiển tích hợp nhân bản ở phía sau đảm bảo hoạt động đơn giản và trực quan, cho phép người khoan dễ dàng quản lý cả hệ thống cơ khí và khí nén.
>> Hệ thống năng lượng và không khí: Được trang bị động cơ diesel Yuchai 78 kW, phù hợp với tiêu thụ không khí 9-15 m3/min và áp suất làm việc 0,8- 1,6MPa cho hiệu suất DTH hiệu quả trong điều kiện đá trung bình.
>> Hệ thống thủy lực và xoay: Hệ thống xoay hai động cơ cung cấp mô-men xoắn lên đến 2400 N · m và tốc độ 0-150rpm,Tăng hiệu quả khoan và đảm bảo khả năng thích nghi trong các cấu trúc địa chất phức tạp.
>> Hệ thống cấp: Cơ chế cấp bình dầu với 3340 mm nhịp và lực đẩy 15 kN đảm bảo khoan mượt mà và ổn định.lực nâng 25 kN cung cấp xử lý thanh đáng tin cậy và khả năng khoan lỗ sâu.
>> Hệ thống di chuyển: ốc độ cao nhất là 2 km/h và khả năng leo lên 25°, có khả năng kéo máy nén không khí trong khi leo lên.

>> Ứng dụng

Hoạt động khai thác bề mặt
JC617 được thiết kế cho độ chính xác và độ bền trong khoan mỏ bề mặt.nó xử lý các hình thành đá cứng (lên đến F=20) dễ dàng.

Khoan đá và khai thác đá
Hoàn hảo cho các mỏ đá granit và basalt, JC617 cung cấp hiệu suất nhất quán trong điều kiện đá mài mòn và vỡ, được hỗ trợ bởi các thanh khoan φ64 mm và tương thích búa 3"/4".

Các dự án thăm dò tầm trung
Động cơ Yuchai tiết kiệm năng lượng và hệ thống xoay hai động cơ làm cho JC617 phù hợp với thăm dò khoáng sản và khoan lõi độ sâu trung bình, nơi công suất và khả năng cơ động là quan trọng như nhau.

>> Câu hỏi thường gặp

Q1: JC617 được sử dụng tốt nhất cho những gì?
A1: JC617 lý tưởng cho khai thác bề mặt, khoan mỏ và các dự án nền tảng cơ sở hạ tầng đòi hỏi độ chính xác và sức mạnh trong điều kiện đá trung bình đến cứng.

Q2: JC617 hỗ trợ độ sâu khoan và đường kính lỗ như thế nào?
A2: Nó có thể khoan đến độ sâu 30 mét với đường kính lỗ φ90?? 100 mm, sử dụng búa DTH 3 hoặc 4 inch.

Q3: Loại động cơ nào cung cấp năng lượng cho JC617?
A3: Nó được trang bị động cơ diesel Yuchai 78 kW (Mô hình YCD4T22T-105A), cung cấp công suất đáng tin cậy và tiêu thụ nhiên liệu thấp.

Q4: JC617 có thể xử lý địa hình khó khăn không?
A4: Có. Với tốc độ trạm lên đến 2 km / h, khoảng cách 450 mm và khả năng leo lên 25 °, nó có khả năng cao trong điều kiện khắc nghiệt và dốc.

Q5: Nhu cầu không khí cho giàn khoan này là bao nhiêu?
A5: JC617 hoạt động hiệu quả với một nguồn cung cấp không khí 915 m3 / phút ở áp suất làm việc 0,81,6 MPa, phù hợp với hầu hết các ứng dụng đá cứng trung bình.

Q6: Điều gì làm cho hệ thống luân chuyển và cấp đặc biệt?
A6: Cỗ máy có hệ thống xoay hai động cơ cung cấp mô-men xoắn lên đến 2400 N · m và tốc độ 150 rpm. Cơ chế cấp xi lanh dầu của nó cung cấp một nhịp 3340 mm mượt mà và lực đẩy 15 kN.

Q7: Có dễ vận hành và bảo trì không?
A7: Có. Bảng điều khiển phía sau tích hợp dễ sử dụng, và hệ thống thủy lực tập trung làm giảm công sức thủ công.Thiết kế bền cũng giảm thiểu các yêu cầu bảo trì trong môi trường khắc nghiệt.

Q8: Nó hỗ trợ xử lý thanh tự động?
A8: Mặc dù JC617 bao gồm khả năng xử lý thanh thông qua hệ thống cấp và nâng (25 kN lực nâng), nhưng xử lý thanh hoàn toàn tự động không được tích hợp theo mặc định.Các hệ thống kéo tùy chọn có sẵn để nâng cấp.
