| Tên thương hiệu: | JCDRILL |
| Số mẫu: | JC618GF |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | L/C, T/T, D/A, D/P, Liên minh phương Tây |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
>> Mô tả sản phẩm

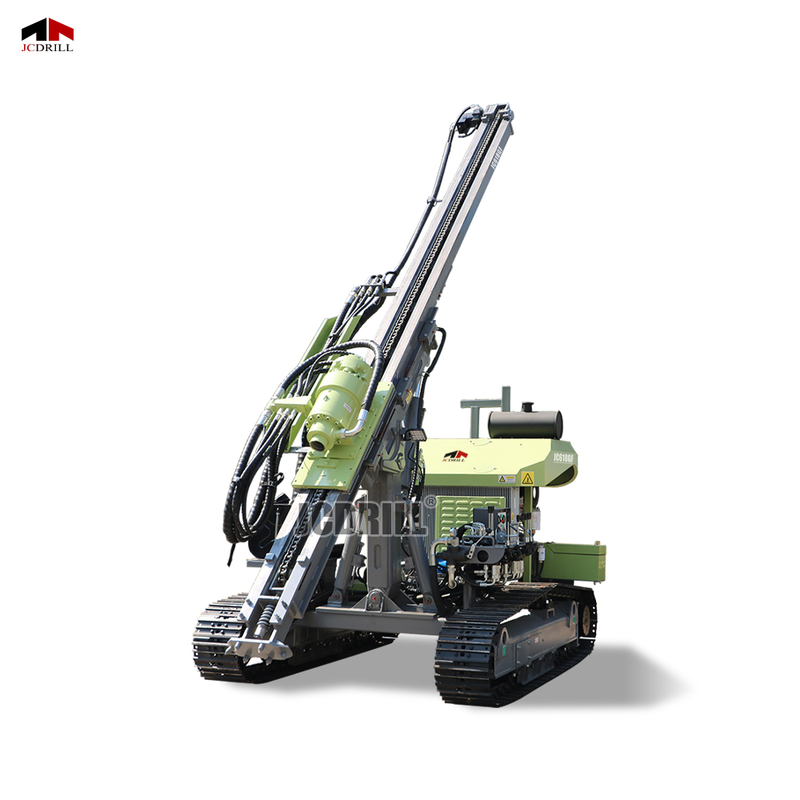

>> Được thiết kế cho việc triển khai linh hoạt trên các môi trường khoan đa dạng, JC618GF là một giàn khoan nhỏ gọn nhưng mạnh mẽ theo lỗ phù hợp với các ứng dụng lỗ đường kính lớn nông.Cấu trúc tối ưu và khả năng thích nghi cao của nó làm cho nó lý tưởng cho xây dựng đô thịJC618GF hỗ trợ một phạm vi đường kính lỗ rộng từ φ90 đến φ400mm,làm cho nó rất linh hoạt trên các lớp không hợp nhất và các cấu trúc hỗn hợpVới mô-men xoắn tối đa là 8000N · m và tốc độ xoắn có thể điều chỉnh lên đến 80rpm, nó cung cấp đầu ra mô-men xoắn ổn định cho khoan lỗ lớn trong khi duy trì kiểm soát và chính xác.Hệ thống cho ăn sử dụng một cơ chế động cơ với một đường dẫn cho ăn 3300mm và 900mm mở rộng. Nó
cung cấp 18kN lực cung cấp và 20kN lực nâng, cho phép đẩy và thu hồi thanh mượt mà ngay cả trong điều kiện đất không ổn định.Các thành phần chuyển động cốt lõi của giàn khoan được cấu hình cho hiệu suất đáng tin cậy với sự phức tạp cơ học tối thiểuĐược trang bị động cơ diesel YUNNEI YN48GBZ với công suất 92kW, JC618GF cung cấp công suất đáng tin cậy trong khi vẫn tiết kiệm nhiên liệu, được hỗ trợ bởi một bể nhiên liệu 100 lít trên tàu.Nó phù hợp liền mạch với hệ thống nén không khí bên ngoài đòi hỏi 1Áp suất.0-2.4MPa và khối lượng không khí 15-50m3/min, đảm bảo khả năng tương thích với nhiều thiết lập khí nén.
Phạm vi lỗ: 90-400mm
Độ sâu hố: 10m
Toàn bộ máy chỉ nặng 5,2 tấn, với một dấu chân nhỏ gọn 6400 × 2200 × 2550mm để vận chuyển dễ dàng.và độ rảnh mặt đất 380mm cung cấp cho JC618GF khả năng off-road mạnh mẽ và khả năng cơ động trong các trang web công việc hạn chế hoặc gồ ghềVới sự tập trung thiết kế vào hiệu quả hoạt động, độ bền và tính linh hoạt khoan lỗ lớn.
>> Parameter
| Thông số kỹ thuật | Đơn vị | JC618GF |
| Thông số kỹ thuật khoan | ||
| Độ sâu lỗ | m | 10 |
| Chiều kính lỗ | mm | φ90- 400 |
| Chiều kính thanh khoan | mm | φ76/ φ89 |
| Chiều dài thanh khoan | mm | 3000 |
| Chuyển đổi | ||
| Động lực quay tối đa | Số m | 8000 |
| Tốc độ quay | rpm | 0- 80 |
| Lực nâng | kN | 20 |
| Hệ thống cấp thức ăn | ||
| Loại thức ăn | Động cơ | |
| Động cơ ăn | mm | 3300 |
| Mở rộng thức ăn | mm | 900 |
| Năng lượng cho ăn | kN | 18 |
| Động cơ | ||
| Thương hiệu động cơ | Yunnei | |
| Mô hình động cơ | YN48GBZ | |
| Sức mạnh mã lực | kW | 92 |
| Công suất bể nhiên liệu | L | 100 |
| Nhu cầu máy nén không khí | ||
| Áp lực làm việc | MPa | 1.0 ¢2.4 |
| Tiêu thụ không khí | m3/phút | 15 ¢50 |
| Trọng lượng & Kích thước | ||
| Trọng lượng | t | 5.2 |
| Kích thước vận chuyển (L × W × H) | mm | 6400 × 2200 × 2550 |
| Thông số kỹ thuật chung | ||
| Tốc độ chạy | km/h | 0 ¢2 |
| Khả năng leo núi | ° | 25 |
| Phân khơi mặt đất | mm | 380 |
>> Đặc điểm
>> Bảng điều khiển: Hệ thống điều khiển tập trung được gắn phía sau cho phép hoạt động hợp lý.đảm bảo quy trình làm việc suôn sẻ trong môi trường làm việc hạn chế.
>> Hệ thống điện: Được trang bị động cơ Yunnei YN48GBZ 92 kW, cung cấp công suất ổn định. Với nhu cầu không khí lên đến 50 m3/min và áp suất khoảng 1,0-2,4 MPa,nó thích nghi dễ dàng với một loạt các nhu cầu khoan DTH.
>> Hệ thống xoay và cấp: Đầu xoay mô-men xoắn cao cung cấp lên đến 8000 N · m với tốc độ biến đổi lên đến 80rpm. Hệ thống cấp động cơ cung cấp 3300 mm nhịp và lực đẩy 18 kN,cung cấp khả năng thâm nhập đáng tin cậy trong các cấu trúc mềm đến trung bình.
>> Di động và cấu trúc: Cấu trúc nhỏ gọn với trọng lượng 5,2 tấn và độ rõ ràng mặt đất 380 mm đảm bảo tính nhanh nhẹn trên địa hình gồ ghề.Ứng dụng loại crawler cho phép tốc độ 2 km / h và khả năng leo lên 25 °.
>> Khả năng khoan: Hỗ trợ đường kính lỗ φ90- 400 mm với các tùy chọn đường kính thanh kép (φ76 / φ89),cho phép thích nghi linh hoạt với các nhiệm vụ khoan khác nhau trong các dự án giếng đáy hoặc nước nông.
>> Ứng dụng
Các cơ sở xây dựng đô thị và đường ống
JC618GF lý tưởng cho công việc cơ sở hạ tầng đô thị như đặt đường ống, chân cầu và nền tảng cột.2 t khung và φ90 ≈ 400 mm đường kính lỗ phạm vi làm cho nó hoàn hảo cho đường kính lớn lỗ trong không gian làm việc hạn chế.
Khoan giếng địa nhiệt nông
Tính ổn định mô-men xoắn và đầu quay có tốc độ biến đổi cho phép khoan hiệu quả trong các cấu trúc mềm đến hỗn hợp cho các hệ thống bơm nhiệt địa nhiệt, sâu đến 10 m.
Dự án cung cấp nước nông nghiệp và nông thôn
Với khả năng tương thích thanh lên đến φ89 mm và khả năng thích nghi với luồng không khí cao (1550 m3/min), JC618GF phù hợp với việc xây dựng giếng nước nông ở các khu vực nông thôn đòi hỏi thiết bị khoan di động hiệu quả về chi phí.
Các hoạt động hầm mỏ quy mô nhỏ
Trong các mỏ đá mềm và trung bình cứng, JC618GF cung cấp hình thành lỗ lớn đáng tin cậy để khai thác và chuẩn bị thổi.
>> Câu hỏi thường gặp
Q1: JC618GF phù hợp với các ứng dụng khoan nào?
A1: JC618GF lý tưởng cho các ứng dụng khoan nông như xây dựng đô thị, giếng địa nhiệt, nền tảng đường ống, giếng nước nông thôn và mỏ đá nhỏ.
Q2: kích thước lỗ tối đa mà giàn khoan này có thể khoan là bao nhiêu?
A2: Nó hỗ trợ các lỗ khoan lớn từ φ90 đến φ400 mm, làm cho nó trở thành một trong những giàn khoan nhỏ gọn linh hoạt nhất cho các lỗ nông quá lớn.
Q3: JC618GF có thể khoan sâu đến mức nào?
A3: Độ sâu khoan tối đa là 10 mét, lý tưởng cho các ứng dụng nền tảng nông, địa nhiệt và nguồn cung cấp nước.
Q4: Nó cần loại máy nén không khí nào?
A4: JC618GF tương thích với máy nén không khí bên ngoài cung cấp lưu lượng không khí 1550 m3/min ở áp suất làm việc 1,0-2,4 MPa.
Q5: Loại động cơ nào cung cấp năng lượng cho giàn khoan?
Đáp: Sân máy được trang bị động cơ diesel YUNNEI YN48GBZ 92 kW, cung cấp hiệu suất nhất quán với bể nhiên liệu 100 lít cho các ca làm việc dài.
Q6: Vòng xoắn quay và phạm vi tốc độ là gì?
A6: Đầu quay cung cấp mô-men xoắn lên đến 8000 N · m và hoạt động ở tốc độ điều chỉnh lên đến 80 rpm, phù hợp với các ứng dụng đường kính lớn, tốc độ thấp.
Q7: Máy có dễ vận chuyển và điều khiển không?
A7: Vâng. Với kích thước vận chuyển 6400 × 2200 × 2550 mm, trọng lượng 5,2 tấn, khả năng leo lên 25 ° và tốc độ xe điện 0 ¢ 2 km / h, nó rất linh hoạt trên cả đường bộ và địa hình gồ ghề.
Q8: Các đường kính thanh nào được hỗ trợ?
A8: Máy giàn đỡ hỗ trợ các thanh φ76 mm và φ89 mm, mỗi thanh dài 3 m, cho phép điều chỉnh linh hoạt theo nhu cầu cụ thể của dự án.
