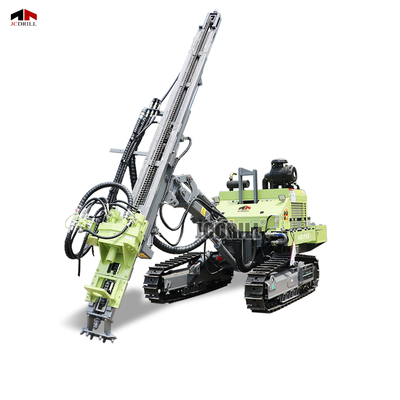

Bề mặt xuống Các lỗ Crawler gắn YUCHAI Power khoan Rig Thiết kế kích thước nhỏ gọn

>> Mô tả sản phẩm

Được thiết kế để khoan sâu trung bình với tính linh hoạt hoạt động nâng cao, JC712 hỗ trợ độ sâu khoan lên tới 35 kế, phục vụ cho một loạt các điều kiện địa chất. Chiều dài thanh khoan có thể thích nghi của nó (2000mm hoặc 3000mm) và phạm vi đường kính lỗ từ φ90 đến 140mm cung cấp các giải pháp linh hoạt để xây dựng, khoan giếng nước và thăm dò địa chất. RIG có hệ thống thu thập bụi loại khô 12 lõi, tăng cường tuân thủ môi trường và an toàn cho người vận hành bằng cách giảm thiểu các hạt trong không khí. Kết hợp với giao diện điều khiển thân thiện và thân thiện với người dùng của máy, làm cho JC712 trở nên đáng tin cậy. Với tổng trọng lượng 5,39 và kích thước vận chuyển nhỏ gọn là 5550 × 2290 × 2600 mm, JC712 cung cấp khả năng di động và khả năng tiếp cận trang web tuyệt vời. Khả năng leo 35 ° của nó và giải phóng mặt bằng 450mm cho phép hoạt động trên địa hình gồ ghề, trong khi tời tùy chọn cho biết thêm. RIG cung cấp một mô -men xoắn cực đại mạnh mẽ là 2500N · m ở tốc độ thay đổi lên đến 140 vòng / phút, đảm bảo sự xâm nhập của đá hiệu quả và sự hình thành lỗ ổn định. Hệ thống thức ăn xi lanh dầu thủy lực mạnh mẽ cung cấp đột quỵ 3340mm và mở rộng 900mm với lực cho ăn 15kn và khả năng nâng 25kn, cho phép xử lý thanh trơn và có kiểm soát trong quá trình khoan. Được trang bị động cơ diesel Yuchai YC4A100-T20 đáng tin cậy được đánh giá ở mức 70kW, JC712 cân bằng năng lượng và hiệu quả nhiên liệu được hỗ trợ bởi bình nhiên liệu 70 lít. Hệ thống khí nén của nó yêu cầu máy nén khí có khả năng cung cấp 10-18m³/phút ở mức 0,7-1,8MPa, phù hợp cho một loạt các điều kiện cung cấp không khí. Khả năng tạo ra môi trường đòi hỏi. Lựa chọn cho các hoạt động khoan hiệu quả, sạch và linh hoạt.

>> Paremeter

>> các tính năng

>> Hệ thống điều khiển: Bảng điều khiển phía sau tích hợp với bố cục trực quan đơn giản hóa các hoạt động khoan. Thiết kế tập trung người dùng đảm bảo xử lý thoải mái và dễ dàng truy cập vào các điều khiển cốt lõi trong các nhiệm vụ phức tạp.
>> Hệ thống điện: Được trang bị động cơ 70 kW Yuchai YC4A100-T20. Kết hợp lưu lượng không khí 10-18m³/phút và áp suất 0,7-1,8 MPa cho khả năng tương thích linh hoạt với cả búa 3 "và 4" trong các lớp đá khác nhau.
>> Cơ chế quay & thức ăn: Đầu quay động cơ kép cung cấp mô-men xoắn lên tới 2500N · m với dịch chuyển tốc độ kép thủy lực mịn. Hệ thống thức ăn xi-lanh dầu cung cấp lực đẩy 3340mm và lực đẩy 15KN cho hiệu quả hình thành lỗ ổn định.
>> Tính linh hoạt khoan: Hỗ trợ đường kính lỗ φ90-140mm với các thanh φ64 trong chiều dài 2000mm hoặc 3000mm, cung cấp các cấu hình thích ứng cho các giới hạn địa hình và không gian khác nhau.
>> Khả năng di động & bảo trì: Đầm tốc độ chắc chắn đảm bảo khả năng leo 35 ° ngay cả khi kéo máy nén. Cấu trúc nhỏ gọn 5278kg với thiết kế mui xe hợp lý giúp vận chuyển và bảo trì dễ dàng hơn đối với các trang web việc làm đầy thách thức

>> Ứng dụng

Khoan nền ở khu vực đô thị và ngoại ô
Với độ sâu khoan lên tới 35 mét và các tùy chọn thanh linh hoạt (φ64 × 2000/3000 mm), JC712 là lý tưởng cho các công trình dân cư, thương mại và thành phố. Thiết kế nhỏ gọn của giàn khoan (chiều dài vận chuyển 5,5 m) và mô-men xoắn mạnh mẽ làm cho nó phù hợp với các công việc không gian hạn chế như neo đậu tầng hầm hoặc chất đống vi mô.

Nước khoan giếng trong điều kiện mặt đất hỗn hợp
JC712 được thiết kế cho các lỗ khoan φ90140140 mm, làm cho nó trở thành một giải pháp đáng tin cậy cho việc khoan giếng nước nông đến trung bình đến trung bình trong cả hai hình dạng đá quá tải và cứng. Động cơ diesel 70 kW của nó và mô -men xoắn quay 2500 N · m đảm bảo sự thâm nhập ổn định ngay cả trong các tầng thử thách.

Máy bơm nhiệt địa nhiệt
Khả năng tương thích vòng quay và máy nén khí tốc độ kép (10 Ném18 m³/phút ở 0,7. Bộ thu bụi 12 lõi khô cải thiện an toàn môi trường, đặc biệt là trong các hoạt động khoan dân cư.

Ổn định độ dốc và đóng đinh đất
Nhờ đột quỵ thức ăn 3340 mm và khả năng leo 35 °, JC712 vượt trội trong địa hình đồi núi hoặc không ổn định. Nó phù hợp để đóng đinh đất, bảo vệ độ dốc và khoan lỗ neo trong các dự án gia cố cơ sở hạ tầng như đường cao tốc, đập và đường sắt.

>> Câu hỏi thường gặp

Q1: Các ứng dụng khoan nào là JC712 phù hợp nhất cho?
A1: JC712 được thiết kế cho các nhiệm vụ khoan sâu trung bình bao gồm khoan giếng nước, lỗ khoan địa nhiệt, chất đống nền tảng và các dự án ổn định độ dốc.

Câu 2: Độ sâu khoan và đường kính lỗ tối đa được hỗ trợ là bao nhiêu?
A2: Nó hỗ trợ độ sâu tới 35 mét và đường kính lỗ dao động từ φ90 mm đến φ140 mm, tương thích với búa DTH 3 "hoặc 4".

Câu 3: Rig có phù hợp để sử dụng ở địa hình đồi núi hay không bằng phẳng không?
A3: Có, với khả năng leo 35 ° và giải phóng mặt bằng 450 mm, nó hoạt động tốt trên địa hình gồ ghề và các trang web việc làm không đồng đều.

Q4: Loại máy nén khí nào là cần thiết cho hoạt động?
A4: JC712 yêu cầu máy nén khí cung cấp luồng không khí 101818/phút ở 0,7.

Câu 5: Giàn khoan có bao gồm một hệ thống thu thập bụi không?
A5: Có, nó được trang bị bộ thu bụi kiểu khô 12 lõi để đảm bảo hoạt động sạch hơn và tuân thủ môi trường tốt hơn.

Q6: Thanh khoan được xử lý như thế nào trong quá trình hoạt động?
A6: Nó sử dụng một hệ thống thức ăn xi lanh dầu với đột quỵ 3340 mm và mở rộng 900 mm, cung cấp chèn thanh trơn và thu hồi.

Q7: Cấu hình hệ thống điện là gì?
A7: Giàn khoan được trang bị động cơ diesel 70 kW Yuchai YC4A100-T20 với bình nhiên liệu 70 L, mang lại sự cân bằng giữa năng lượng và hiệu quả nhiên liệu.

Q8: Có phải là một tời bao gồm trong giàn khoan không?
A8: Một tời có sẵn dưới dạng tính năng tùy chọn và có thể được cấu hình dựa trên nhu cầu khoan cụ thể.
