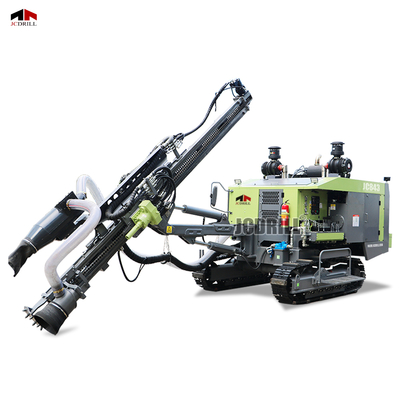

Hệ thống quay cao cấp máy nén không khí tích hợp xuống lỗ đá phun lỗ bề mặt khoan giàn với bộ thu bụi

>> Mô tả Sản phẩm

JC843 được thiết kế để khoan chính xác trong các dự án có độ sâu trung bình, kết hợp sức mạnh mạnh mẽ với công nghệ nạp liệu tiên tiến để đạt được sự hình thành lỗ ổn định và hiệu quả. Được thiết kế để khoan sâu tới 21 mét và đường kính lỗ từ φ90 đến 115mm, nó lý tưởng cho các ứng dụng yêu cầu hiệu suất nhất quán trong điều kiện đá vừa phải. Hệ thống quay của giàn khoan có động cơ Eaton dòng 2K cung cấp mô-men xoắn lên đến 2200N·m và tốc độ thay đổi từ 0 đến 100 vòng/phút, cung cấp động lực khoan được kiểm soát. Hệ thống nạp liệu của nó sử dụng cơ chế xích dẫn động bằng động cơ, đảm bảo chuyển động nạp liệu trơn tru, đáng tin cậy với hành trình 3400mm và phần mở rộng 1100mm, có khả năng áp dụng lực nạp tối đa 12kN và tốc độ nạp lên đến 1m/s. Được cung cấp bởi động cơ diesel Yuchai 162kW công suất cao, JC843 tích hợp hệ thống khí nén hai giai đoạn cung cấp 15m³/phút ở áp suất làm việc 1.8MPa, tối ưu hóa năng lượng khí nén cho hiệu quả búa khoan lỗ. Chùm nạp bằng thép cường độ cao và kết cấu khung bền bỉ của giàn khoan giúp tăng cường độ ổn định và tuổi thọ trong quá trình làm việc nặng nhọc. Với trọng lượng 9,5 tấn và kích thước 8400×2300×2400 mm, giàn khoan cân bằng sức mạnh đáng kể với kích thước vận chuyển dễ quản lý. Với tốc độ di chuyển 3km/h (nhanh) và 1,5km/h (chậm), JC843 thích ứng tốt với các yêu cầu về tính di động của công trường. Bộ thu bụi kiểu khô 12 lõi cải thiện chất lượng không khí tại chỗ và sự tiện lợi trong bảo trì. Kết hợp van điều khiển QIANGTIAN và các linh kiện điện IP56 nhập khẩu, JC843 đảm bảo khả năng kiểm soát thủy lực chính xác và bảo vệ môi trường mạnh mẽ.

>> Thông số

>> Tính năng

>> Hệ thống điều khiển: Bảng điều khiển gắn phía sau tích hợp khoan, di chuyển và giám sát hệ thống trong một bảng điều khiển tập trung. Được trang bị thiết bị thông minh để chẩn đoán theo thời gian thực, cảnh báo lỗi và phản hồi hoạt động—nâng cao an toàn và hiệu quả quy trình làm việc.

>> Hệ thống điện & Khí: Được trang bị động cơ diesel tăng áp Yuchai 162kW để có hiệu suất đáng tin cậy, tiết kiệm nhiên liệu. Kết hợp với hệ thống máy nén hai giai đoạn cung cấp 15m³/phút ở 1.8MPa, đảm bảo đầu ra áp suất cao liên tục cho các hoạt động DTH đòi hỏi khắt khe.

>> Bộ phận quay & nạp liệu: Động cơ Eaton dòng 2K cung cấp mô-men xoắn lên đến 2200N·m với dải tốc độ vô cấp từ 0–100 vòng/phút. Đầu quay đa bánh răng thích ứng với các điều kiện địa chất khác nhau. Hệ thống nạp liệu dẫn động bằng xích cung cấp hành trình 3400mm và phần mở rộng 1100mm cho lực đẩy và kéo mạnh mẽ, ổn định.

>> Cấu trúc khoan: Tương thích với cần khoan φ64×3000mm và búa DTH 3", hỗ trợ các lỗ khoan từ φ90–115mm đến độ sâu 21m. Chùm nạp bằng thép cường độ cao được gia cố giúp giảm thiểu rung động và đảm bảo độ bền lâu dài trong môi trường khắc nghiệt.

>> Tính di động & Kiểm soát bụi: Được trang bị khung gầm bánh xích để có khả năng thích ứng với công trường mạnh mẽ và di chuyển hai tốc độ (Nhanh: 3km/h, Chậm: 1.5km/h). Bộ thu bụi kiểu khô 12 lõi tích hợp đảm bảo lọc hạt hiệu quả, hỗ trợ không khí sạch hơn và hoạt động an toàn hơn trong các công trường khoan đô thị hoặc kín.

>> Ứng dụng

Giàn khoan bánh xích DTH JC843 cho các dự án khoan đá có độ sâu trung bình

JC843 được thiết kế để khoan chính xác trong các lớp đá có độ sâu trung bình, lý tưởng cho khai thác bề mặt, nổ mìn khai thác đá, thăm dò địa nhiệt và các dự án nền móng cơ sở hạ tầng đô thị. Với độ sâu khoan lên đến 21 mét và đường kính lỗ từ φ90 đến 115mm, nó phù hợp với các ứng dụng yêu cầu cả tính di động và độ ổn định trong địa hình phức tạp.

Nhờ động cơ diesel Yuchai 162kW và máy nén khí hai giai đoạn 15m³/phút @ 1.8MPa, JC843 mang lại hiệu suất ổn định cho việc khoan xuống lỗ (DTH), ngay cả trong các lớp đá cứng hoặc nứt nẻ.

Động cơ quay Eaton dòng 2K cung cấp mô-men xoắn 2200 N·m với tốc độ thay đổi từ 0–100 vòng/phút, thích ứng với các điều kiện địa chất khác nhau. Hệ thống nạp liệu dẫn động bằng xích và chùm nạp bằng thép cường độ cao đảm bảo sự hình thành lỗ khoan hiệu quả và chính xác với độ rung tối thiểu.

JC843 thường được triển khai trong:

Các hoạt động khai thác lộ thiên và ngầm

Neo thủy điện và ổn định sườn dốc

Chuẩn bị lỗ nổ trong các công trường xây dựng

Khoan khảo sát địa chất và thủy văn

Khoan giếng nước đá cứng

Hệ thống bánh xích hai tốc độ và bộ thu bụi kiểu khô tích hợp của nó làm cho nó trở thành một giải pháp lý tưởng cho các khu vực xây dựng đô thị, các khu vực nhạy cảm với môi trường và các công trường khoan từ xa, nơi độ tin cậy, kiểm soát bụi và năng lượng là rất quan trọng.

>> Câu hỏi thường gặp

Q1: Độ sâu và đường kính khoan tối đa của JC843 là bao nhiêu?
A: JC843 hỗ trợ độ sâu khoan lên đến 21 mét với đường kính lỗ từ φ90 đến φ115 mm, sử dụng cần khoan φ64×3000 mm và búa DTH 3 inch.

Q2: JC843 sử dụng loại động cơ và máy nén nào?
A: Nó được trang bị động cơ diesel tăng áp Yuchai 162kW và có máy nén khí hai giai đoạn cung cấp 15 m³/phút ở 1.8 MPa, phù hợp với việc khoan DTH áp suất cao liên tục.

Q3: JC843 có phù hợp với điều kiện đá cứng không?
A: Có, JC843 được thiết kế cho các lớp đá từ trung bình đến cứng, được trang bị động cơ quay Eaton 2K mô-men xoắn cao (2200 N·m) và tốc độ thay đổi (0–100 vòng/phút), lý tưởng cho đá có cường độ nén cao.

Q4: Hệ thống nạp liệu được cấu hình như thế nào?
A: Nó sử dụng cơ chế nạp liệu dẫn động bằng xích với hành trình 3400 mm và phần mở rộng nạp liệu 1100 mm, có khả năng cung cấp lực nạp lên đến 12 kN, đảm bảo các hoạt động đẩy-kéo ổn định và hiệu quả.

Q5: Tốc độ di chuyển là bao nhiêu và giàn khoan có tính di động như thế nào?
A: JC843 được gắn trên khung gầm bánh xích với khả năng di chuyển hai tốc độ: 3 km/h (nhanh) và 1.5 km/h (chậm), cho phép định vị lại đáng tin cậy trên nhiều địa hình khác nhau.

Q6: Nó có các tính năng kiểm soát bụi không?
A: Có, nó được trang bị hệ thống thu bụi kiểu khô 12 lõi giúp giảm thiểu các hạt trong không khí và đáp ứng các tiêu chuẩn môi trường công trường đô thị hoặc kín.

Q7: JC843 thường được sử dụng cho những loại dự án nào?
A: JC843 được sử dụng rộng rãi trong nổ mìn khai thác đá, neo móng, hoạt động khai thác, khoan giếng nước và thăm dò địa nhiệt, đặc biệt là khi cần độ sâu khoan trung bình và áp suất không khí cao.
