Thông tin chi tiết sản phẩm:
|
Điều kiện: | Mới | Loại năng lượng: | Động cơ điện |
---|---|---|---|
Độ sâu khoan: | 150m | Lỗ Dia: | 37-47mm |
Mô-men xoắn đầu ra: | 72-275N.M | Tốc độ quay: | 500-1700 vòng / phút |
Thanh dia: | 33 / 43mm | KHOAN KHÔ: | 1500mm |
Hết công suất: | 30 kn | Động cơ điện: | 380V / 18,5 kw |
Áp suất bơm bùn: | 3 Mpa | Cân nặng: | 500 kg |
Màu sắc: | Tùy chỉnh | Kích thước-Mast: | 1700 * 400 * 300mm |
Điểm nổi bật: | máy khoan lõi,máy khoan lõi thủy lực |
Máy khoan lõi thủy lực đầy đủ 150M Động cơ điện cho dự án đường hầm
Ứng dụng

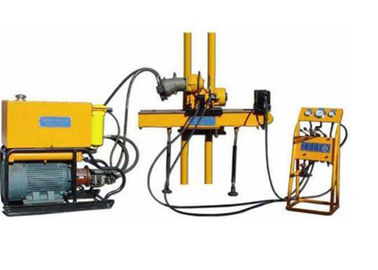

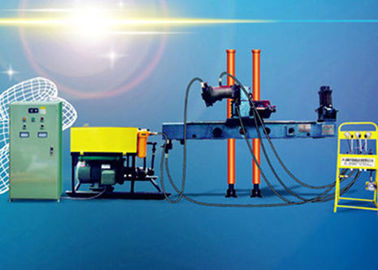

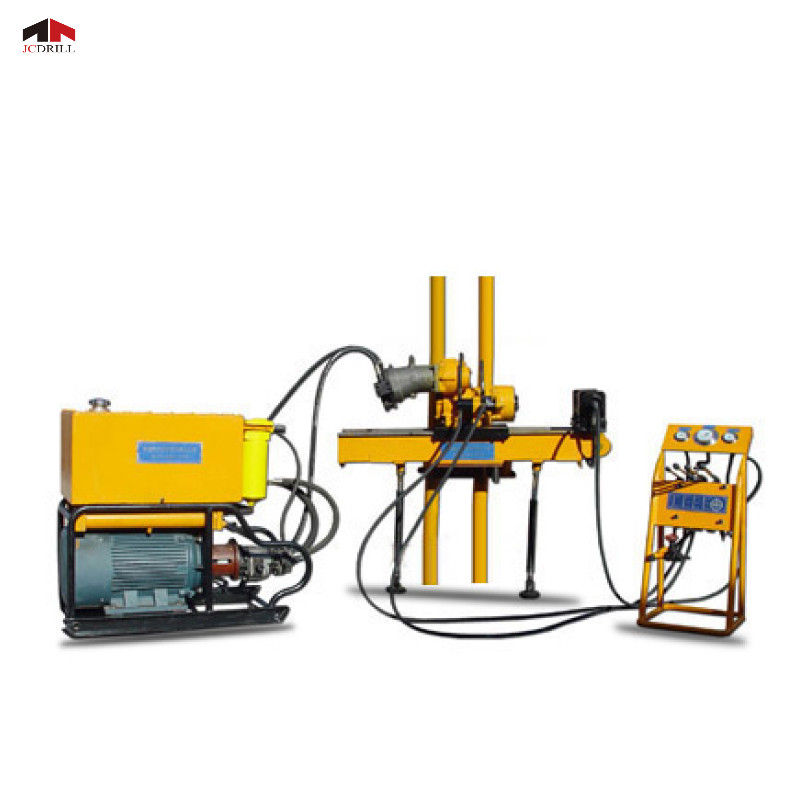

Máy khoan rút lõi đường hầm cùng với một máy bơm cụ thể là thành phần chính của thiết bị khoan đường hầm.Máy bơm giống với máy bơm được sử dụng trên mặt đất.Tuy nhiên, có một số yêu cầu đặc biệt đối với máy khoan rút lõi đường hầm.Nó bao gồm bốn phần: máy chính, bệ điều khiển, bộ nguồn và thùng dầu.Bốn được liên kết với nhau thông qua ống dẫn mềm.
Để làm cho máy khoan rút lõi hầm hoạt động, nó phải đào một buồng.Đối với kích thước của nó, nó phụ thuộc vào.Đối với một số giàn khoan nhỏ, không cần thiết phải đào khoang và bản thân giàn khoan có thể đi dọc theo đường hầm.
Nét đặc trưng
1. Cấu trúc riêng biệt, kích thước nhỏ, trọng lượng nhẹ, di chuyển linh hoạt và thuận tiện trong vận hành.
2. Bơm thủy lực được điều khiển bởi động cơ điện chống nổ thông qua hệ thống vận hành, sau đó bơm thủy lực điều khiển động cơ thủy lực để làm cho đầu khoan quay, đồng thời, chuyển động của đầu khoan được thực hiện nhờ xi lanh dầu & xích tốc độ kép cơ chế.
3. Mâm cặp thủy lực có thể đáp ứng chức năng cùm và bảo vệ ngắt điện.
4. Chức năng trượt và kéo dài & thu lại của cột buồm giúp đáy cột thuận tiện chạm đất hoặc nền, do đó giàn khoan sẽ ổn định hơn.
5. Cánh tay đòn và cột buồm có thể thực hiện chuyển động lu, đáp ứng yêu cầu khoan nhiều góc.
6. Phạm vi tốc độ quay trục chính rộng và mômen quay lớn.
Sự chỉ rõ
Mô hình | Đơn vị | JKY150 | JKY200 | JKY300 |
Công suất sâu | m | 150 | 200 | 300 |
Đường kính que | mm | 33/43 | 33/43 | 33/43 |
Đường kính lỗ | mm | 37-47 | 37-47 | 37-47 |
Phạm vi góc lỗ | ° | 0-360 | 0-360 | 0-360 |
Tốc độ quay đầu ra | Rpm | 500-1700 | 500-1700 | 720-1800 |
Mô-men xoắn đầu ra | Nm | 72-275 | 80-280 | 90-320 |
Feed Stroke | mm | 500 | 850 | 900 |
Hết công suất | KN | 30 | 40 | 60 |
Mô hình động cơ-Bơm dầu | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
Công suất động cơ | V / Kw | 380 / 18,5 | 380 / 18,5 | 380/37 |
Mô hình động cơ-Bơm bùn | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
Động cơ thủy lực | L6V55 | L6V55 | L6V80 | |
Bơm thủy lực | CBF-F 50-10 | CBF-F 50-10 | CBF-F 80-10 | |
Thùng dầu | 80 L | 80 L | 150L | |
Mô hình máy bơm bùn | DA-120 | DA-120 | BWJ-80 | |
Tốc độ dòng chảy của bơm bùn | L / mim | 120 | 120 | 80 |
Áp suất bơm bùn | Mpa | 3 | 3 | 3 |
Trọng lượng-Mast | Kg | 160 | 260 | 380 |
Kích thước-Mast | mm | 1700 * 400 * 300 | 1600 * 400 * 300 | 1600 * 400 * 300 |
Bảng điều khiển trọng lượng | Kg | 58 | 60 | 60 |
Bảng điều khiển thứ nguyên-hoạt động | mm | 610 * 1050 * 530 | 610 * 1050 * 530 | 610 * 1050 * 530 |
Trạm cân điện | Kg | 275 | 280 | 450 |
Kích thước-Trạm điện | mm | 1330 * 900 * 450 | 1330 * 900 * 450 | 1340 * 1010 * 560 |
